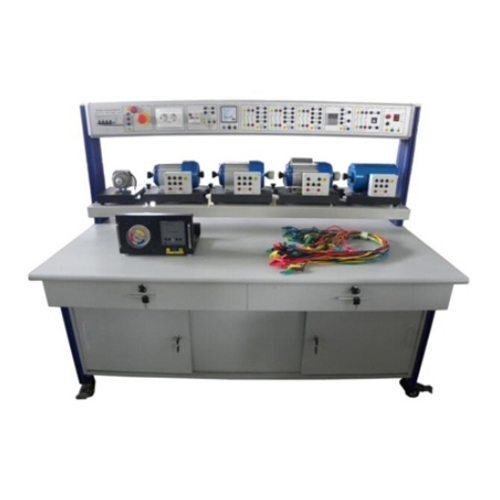

MR237E Banc de formation pour machines à courant alternatif, équipement pédagogique, équipement de formation industrielle, banc de formation pour transformateurs 1. Présentation du produit 1.1 Profil Ce banc d'essai comprend différents types de moteurs à induction et de composants de commande. Grâce à des expériences, les élèves peuvent se familiariser avec les caractéristiques des moteurs à courant alternatif, maîtriser leurs principes et modes de commande, et développer leurs compétences et connaissances techniques. Ce banc d'essai convient aux élèves des lycées professionnels, des écoles techniques et des universités spécialisés en génie électrique, électronique, mécatronique, etc. 1.2 Caractéristiques (1) Le banc d'essai est doté d'une structure en colonnes d'aluminium et comprend un boîtier de mesure et un boîtier d'alimentation pour tester et mesurer les paramètres techniques. Il est facile à utiliser et robuste. (2) Équipé de moteurs, il permet aux élèves de réaliser des combinaisons et de mener à bien de nombreux exercices. (3) Le banc d'essai est doté d'un système de sécurité performant. 2. Paramètres techniques (1) Alimentation : triphasée, cinq fils, 380 V ± 10 %, 50 Hz (2) Dimensions : 1 600 mm × 800 mm × 1 300 mm (modèle sur pied) Dimensions : 1 600 mm × 400 mm × 600 mm (modèle sur châssis = modèle de bureau) (3) Puissance totale : < 2,0 kVA (4) Poids : < 200 kg (5) Environnement de travail : Température ambiante : -10 °C à +40 °C Humidité relative : < 85 % (à 25 °C) 3. Le produit comprend : 3.1 Panneau de commande électrique Le panneau de commande électrique est constitué d'une structure métallique en aluminium et de boîtiers fermés. 3.2 Établi de formation (uniquement pour le modèle sur pied) L'établi de formation est constitué d'une structure en aluminium. Il est équipé de quatre roulettes universelles et de deux disjoncteurs intégrés. L'établi peut ainsi être déplacé ou immobilisé facilement. Le panneau de l'établi est en substrat haute densité de 25 mm d'épaisseur et a subi un traitement ignifuge haute température et haute pression. Il est équipé de trois tiroirs à glissières et de deux armoires à ouverture par simple pression. Sa structure est robuste et fiable, et son esthétique est soignée. 3.3 Panneau de commande électrique (1) Alimentation triphasée à cinq fils. Testé avec disjoncteur différentiel, il est doté d'un bouton d'arrêt d'urgence permettant de couper l'alimentation en cas de besoin. (2) Équipé d'un indicateur d'alimentation, d'une prise de sortie européenne et de prises de sécurité de 4 mm. (3) Équipement avec interrupteur de protection pour moteur à courant alternatif, alimentation interne en courant alternatif et fonction de protection contre les courts-circuits. 4 Contenu de la formation 4.1 Expérimentation électrochimique avec un condensateur monophasé (1) Test statique d'un condensateur monophasé (2) Test du principe, des caractéristiques et du fonctionnement d'un condensateur monophasé (3) Commande de démarrage d'un condensateur monophasé (4) Commande de commutation d'un condensateur monophasé à double valeur 4.2 Expérimentation avec un moteur monophasé à pôles masqués (1) Test statique d'un moteur monophasé à pôles masqués (2) Test du principe, des caractéristiques et du fonctionnement d'un moteur monophasé à pôles masqués (3) Commande de démarrage d'un moteur monophasé à pôles masqués 4.3 Expérimentation avec un moteur asynchrone triphasé à double vitesse (1) Test statique d'un moteur asynchrone triphasé à double vitesse (2) Test du principe, des caractéristiques et du fonctionnement d'un moteur asynchrone triphasé à double vitesse (3) Commande des fonctions haute et basse vitesse d'un moteur asynchrone triphasé à double vitesse (4) Commande de conversion de vitesse d'un moteur asynchrone triphasé à double vitesse 4.4 Expérimentation avec un moteur asynchrone triphasé à cage d'écureuil (1) Principe et caractéristiques d'un moteur asynchrone triphasé à cage d'écureuil (2) Essai statique d'un moteur asynchrone triphasé à cage d'écureuil (3) Essai fonctionnel d'un moteur asynchrone triphasé à cage d'écureuil (4) Conversion positive/négative pour la commande d'un moteur asynchrone triphasé à cage d'écureuil (5) Commande de démarrage étoile-triangle d'un moteur asynchrone triphasé à cage d'écureuil (6) Commande par relais de surintensité à temporisation thermique d'un moteur asynchrone triphasé à cage d'écureuil (7) Commande par relais temporisé du démarrage et de l'arrêt temporisé d'un moteur asynchrone triphasé à cage d'écureuil 4.5 Expérimentation sur des moteurs à bagues collectrices triphasés (1) Principe et caractéristiques des moteurs à bagues collectrices triphasés (2) Essai statique des moteurs à bagues collectrices triphasés (3) Connexion et fonctionnement des moteurs à bagues collectrices triphasés (4) Test des spécifications fonctionnelles des moteurs à bagues collectrices triphasés (5) Démarrage et arrêt des moteurs à bagues collectrices triphasés Commande (6) Application du démarreur à rotor à bagues collectrices 4.6 Expérimentation d'un moteur synchrone triphasé à aimant permanent (1) Principe et caractéristiques du moteur synchrone triphasé à aimant permanent (2) Essai statique du moteur synchrone triphasé à aimant permanent (3) Connexion et fonctionnement du moteur synchrone triphasé à aimant permanent (4) Expérimentation de la commande de démarrage du moteur synchrone triphasé à aimant permanent (5) Commande de la vitesse du moteur synchrone triphasé à aimant permanent (6) Commande en boucle fermée du moteur synchrone triphasé à aimant permanent Expérience Fournir un manuel d'utilisation en anglais.
