Name: Support pour travaux pratiques en laboratoire dans le cadre du cours « Centrales électriques » : matériel de formation professionnelle, matériel de démonstration, matériel de laboratoire électrique
Brand: MY SHOP
SKU: MR455E
Availability: InStock
Rating: 5 (1 reviews)

Description

MR455E Support pour travaux pratiques en laboratoire dans le cadre du cours « Centrales électriques » : matériel de formation professionnelle, matériel de démonstration, matériel de laboratoire électrique
Stations et sous-stations électriques. Banc d'essai informatique. SiPS-SK

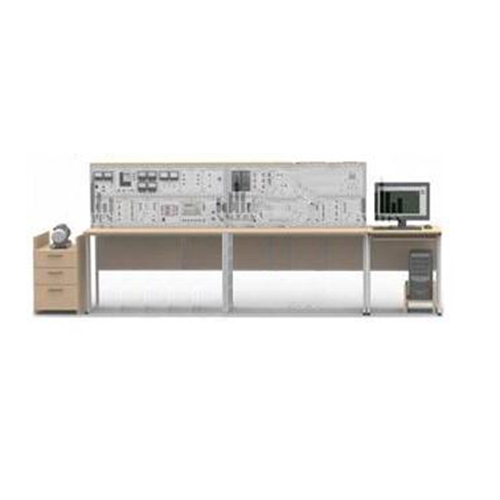

Ce banc d'essai est une maquette physique triphasée d'un réseau électrique. Il comprend des modèles de lignes électriques, de transformateurs de puissance, d'un générateur synchrone, de charges actives, inductives et motrices, d'interrupteurs, d'un réseau triphasé, d'une inductance linéaire, d'alimentations et d'instruments de mesure.
Dimensions : 3600 x 1350 x 650 mm
Poids : ≤ 350 kg
Spécifications :
Tension d'alimentation : 3 x 380 V
Fréquence d'alimentation : 50 Hz
Consommation électrique : ≤ 1000 VA
Composition :
Modules : banc d'essai ; réseau triphasé ; wattmètre ; multimètres ; appareil de mesure ; variateur de vitesse ; convertisseur de fréquence ; transformateurs monophasés (2) ; lignes électriques (3) ; interrupteurs (2) ; unité de synchronisation ; charge active ; charge inductive ; résistance d'isolement ; résistance additionnelle ; inductance de ligne ; compteur triphasé ; E/S avec carte d'E/S. Unité de machine électrique (moteur asynchrone à cage d'écureuil, machine à courant alternatif universelle, codeur).
Ordinateur personnel.
Panier de laboratoire (2 unités).
Bureau informatique.
Table de chevet servant de support pour l'unité de machine électrique.
Logiciel (CD).
Jeu de câbles de connexion et d'alimentation.
Description technique du banc de laboratoire.
Consignes pour la réalisation des travaux pratiques.

Liste des travaux pratiques :
Section « Équipements électriques des centrales et postes électriques »
1. Mise en service d'un générateur synchrone pour un fonctionnement en parallèle avec le réseau et régulation de son mode de fonctionnement en termes de puissance active et réactive.
2. Détermination de la caractéristique angulaire d'un générateur synchrone.
3. Étude de la stabilité statique d'un générateur synchrone en cas de court-circuit.
4. Étude du fonctionnement en régime permanent d'un transformateur de puissance.
5. Démarrage et régulation de la puissance réactive d'un compensateur synchrone.
6. Démarrage direct et par réacteur d'un moteur électrique asynchrone.
7. Auto-démarrage d'un moteur électrique asynchrone.
Section « Courts-circuits dans les installations électriques »
1. Enregistrement et affichage de la courbe de courant d'un court-circuit triphasé dans un réseau électrique alimenté par une source de puissance quasi infinie.
2. Enregistrement et affichage de la courbe de courant d'un court-circuit triphasé dans un réseau électrique alimenté par un générateur synchrone de puissance limitée. 3. Détermination du rapport des courants de court-circuit de différents types lors de la fermeture d'un circuit au même point du réseau, alimenté par une source de puissance quasi infinie.
4. Limitation du courant de court-circuit par division du réseau.
5. Limitation du courant de court-circuit par inductance de ligne.
6. Limitation du courant de défaut à la terre dans un réseau à neutre mis à la terre efficacement par mise à la terre du neutre du transformateur de puissance.
7. Limitation du courant de défaut à la terre dans un réseau à neutre mis à la terre efficacement par connexion de l'inductance au neutre du transformateur.
Section « Surveillance de l'isolement dans les installations électriques à faible courant de défaut à la terre »
1. Contrôle de l'isolement par la méthode des trois voltmètres.
2. Alarme de défaut à la terre non sélective. Section « Modes de fonctionnement du neutre dans les installations électriques »
1. Modélisation à l'échelle réelle des modes de fonctionnement du neutre dans une installation électrique par modification de la réactance inductive du réacteur du neutre du transformateur et suppression des dépendances, vis-à-vis de cette résistance, du courant d'un court-circuit monophasé stable, des tensions de la phase intacte et du neutre du transformateur.
2. Modélisation à l'échelle réelle des modes de fonctionnement du neutre dans une installation électrique par modification de la résistance du réacteur du neutre du transformateur et suppression des dépendances, vis-à-vis de cette résistance, du courant d'un court-circuit monophasé stable, des tensions de la phase intacte et du neutre du transformateur.
3. Suppression des dépendances, vis-à-vis de la résistance active au niveau du circuit, des tensions de phase et du courant d'un court-circuit monophasé stable en mode neutre isolé de l'installation électrique.
4. Détermination des dépendances, vis-à-vis de la résistance active au niveau du circuit, des tensions de phase, de la tension du neutre du transformateur de mise à la terre et du courant d'un court-circuit monophasé stable en mode neutre compensé de l'installation électrique. 5. Détermination des relations entre les tensions de phase, la tension du neutre du transformateur de mise à la terre et le courant d'un court-circuit monophasé stable et la résistance active au point de court-circuit dans un réseau avec mise à la terre résistive du neutre.
Section « Mesures électriques »
1. Mesure du courant et de la tension alternatifs en connexion directe au circuit d'alimentation d'une charge électrique.
2. Mesure de la puissance apparente d'un courant alternatif monophasé à l'aide d'un voltmètre et d'un ampèremètre connectés directement.
3. Mesure de la puissance active, de la puissance réactive et du facteur de puissance à l'aide d'un wattmètre, d'un voltmètre et d'un ampèremètre connectés directement.
4. Mesure de l'énergie active d'un courant alternatif triphasé à l'aide d'un compteur d'énergie électrique.
5. Mesure de l'énergie réactive d'un système triphasé.
