Matériel pédagogique de formation à la programmation logique de base, matériel d'enseignement technique, matériel de laboratoire de génie électrique
No.MR174E
MR174E Matériel pédagogique de formation à la programmation logique de base, matériel d'enseignement technique, matériel de laboratoire de génie électrique

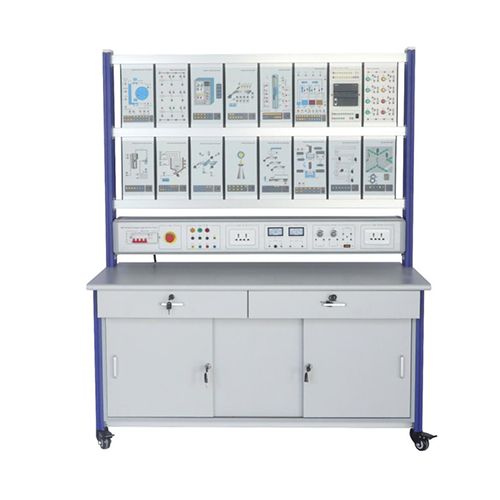

MR174E Matériel pédagogique de formation à la programmation logique de base, matériel d'enseignement technique, matériel de laboratoire de génie électrique 1. Présentation de l'équipement 1.1 Vue d'ensemble Ce dispositif de formation est un équipement pédagogique complet conçu pour répondre aux besoins de l'enseignement moderne. Ses composants principaux comprennent un automate programmable Siemens 200, des modules de simulation et divers objets de contrôle. Grâce à des projets expérimentaux soigneusement conçus, ce dispositif vise à aider les étudiants à comprendre et à maîtriser en profondeur les principes de fonctionnement, les méthodes d'utilisation de base et les compétences de programmation de l'automate programmable Siemens 200, tout en se familiarisant avec l'utilisation du logiciel de programmation associé. De plus, par le biais d'opérations pratiques, les étudiants peuvent combiner les connaissances théoriques et pratiques, développant ainsi des compétences adaptées aux besoins du développement industriel. Ce dispositif de formation convient aux établissements d'enseignement de différents niveaux, tels que les universités, les IUT, les lycées professionnels et techniques, etc. Il constitue une plateforme idéale d'enseignement, de formation et d'évaluation des compétences pour les étudiants des filières concernées. 1.2 Caractéristiques (1) La conception structurelle de la plateforme de formation est scientifique et rationnelle. Elle adopte un cadre à colonnes en alliage d'aluminium combiné à une structure de table stable. Elle est non seulement esthétique et élégante, mais offre également un support solide. Les instruments de mesure intégrés et l'alimentation électrique sont installés de manière intégrée, ce qui permet non seulement de gagner de la place sur la plateforme de formation, mais aussi de faciliter les connexions de circuits et les mesures de paramètres pour les étudiants. Les circuits et dispositifs pratiques adoptent une conception modulaire, modulable et suspendue, permettant une association flexible des différentes unités expérimentales. Cette conception facilite également la maintenance et l'entretien, ce qui améliore considérablement la durabilité et la sécurité de l'équipement. (2) La configuration des circuits et dispositifs expérimentaux est très complète et répond à divers besoins pédagogiques. Grâce à la combinaison de différents modules, les étudiants peuvent aborder des sujets tels que les circuits de base, les applications de capteurs, les algorithmes de contrôle, les technologies de communication, etc. Cela contribue à développer leurs compétences pratiques globales et à jeter des bases solides pour leur avenir professionnel. (3) La sécurité étant une priorité absolue dans la formation pratique, ce banc d'essai est équipé d'un système de protection complet, comprenant un bouton d'arrêt d'urgence, une protection contre les courts-circuits, une protection contre les surcharges et de multiples autres mesures de sécurité, afin de garantir la sécurité des étudiants pendant son utilisation. En permettant aux élèves de travailler de manière autonome et de réaliser des expériences sous la supervision des enseignants, cette opportunité de pratique concrète est essentielle pour développer leur capacité d'analyse et de résolution de problèmes, tout en renforçant leur dextérité et leur esprit d'innovation. En résumé, ce dispositif de formation à l'automate programmable intelligent Siemens 200 constitue une plateforme pédagogique complète, sûre et fiable, facile à utiliser et à entretenir. Il est parfaitement adapté à l'enseignement professionnel et à la formation aux compétences dans les établissements d'enseignement de tous niveaux. Grâce à ce dispositif, les élèves peuvent acquérir une expérience pratique et poser des bases solides pour leurs futurs travaux de recherche. 2. Caractéristiques techniques Alimentation : biphasée triphasée 220 V ±10 % 50 Hz Poids : 170 kg Conditions de fonctionnement : Température : 10 °C à +40 °C ; Humidité relative : < 85 % (à 25 °C) Dimensions : 1460 mm × 780 mm × 1920 mm 3. Liste des composants et description détaillée 3.1 Partie principale N° Nom 1 Boîtier suspendu 2 Établi de formation 3.2 Boîtier d'alimentation N° Nom 1 Module de disjoncteur 4P 2 Module de sortie CA 220 V 3 Module de prise 6 broches CA 110 V 4 Module de mesure de tension et de courant CC 5 Module de sortie analogique 4-20 mA, sortie analogique 0-10 V et sortie d'alimentation CC 24 V 3.3 Liste de configuration des équipements N° Nom Qté Composant 1 Boîtier suspendu pour automate programmable (Siemens 200-ST30) 1 Composant 2 Boîtier suspendu pour bouton d'automate programmable 1 Composant 3 Boîtier suspendu pour relais d'automate programmable 1 Composant 4 Alimentation et chargement automatiques des boîtiers suspendus 1 Composant 5 Boîtier suspendu pour tour d'éclairage 1 Composant 6 Boîtier suspendu pour indicateur de niveau d'eau du château d'eau 1 Composant 7 Boîte suspendue expérimentale pour feu de circulation 1 Composant 8 Boîte suspendue pour commande de moteur 1 Composant 9 Boîte suspendue pour machine à laver automatique 1 Composant 10 Boîte suspendue expérimentale pour ascenseur 1 Composant 11 Boîte suspendue pour tri postal 1 Composant 12 Boîte suspendue pour ligne de production de galvanoplastie automatique 1 Composant 13 Boîte suspendue pour machine de moulage automatique 1 Composant 14 Boîte suspendue pour distributeur automatique 1 Composant 15 Boîte suspendue pour laminoir automatique 1 Composant 16 Boîte suspendue pour mélangeur de liquides multiples 1 3.4 Accessoires N° Nom Qté 1 Câble réseau 1,5 mètre 1 21. Câble de sécurité 2 mm² jaune 100 cm 10 3. Câble de sécurité 4 mm² double extrémité 1 mètre 5 4. Câble de sécurité 2 mm² bleu 100 cm 10 5. Câble de sécurité 2 mm² noir 100 cm 5 6. Câble de sécurité 2 mm² rouge 100 cm 5 7. Clé USB 1 8
