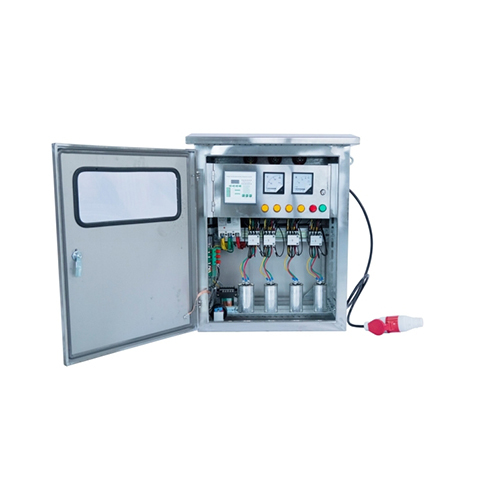

MR466E Matériel didactique pour bancs de condensateurs, matériel de démonstration, laboratoire de génie électrique 1. Présentation de l'équipement 1.1 Vue d'ensemble Ce boîtier de compensation de puissance réactive basse tension est adapté aux réseaux de distribution ruraux et urbains, ainsi qu'aux réseaux de distribution internes des entreprises industrielles et minières. Il permet la compensation de puissance réactive sur site des réseaux électriques basse tension et des équipements électriques dans les usines, les mines, les industries pétrolières, chimiques, ferroviaires, portuaires et autres secteurs. Utilisant une technologie de contrôle par microcontrôleur monopuce, le système de mesure du signal d'échantillonnage est de type analogique triphasé ou électronique triphasé. Les seuils de mesure et de commutation sont paramétrables par l'utilisateur ou contrôlés par logique floue. Le fonctionnement est stable et fiable. L'actionneur de commutation des condensateurs est dédié à leur commutation. Le commutateur capacitif sans contact est adapté aux situations où la charge varie fréquemment. L'utilisation de cet appareil présente les avantages suivants : Amélioration du facteur de puissance du réseau sans retour de puissance réactive Stabilisation de la tension et amélioration de la qualité de la tension de distribution 1.2 Caractéristiques • Condensateurs : 4 condensateurs cylindriques à diélectrique en polypropylène laminé, 3 condensateurs de 1 kvar et 1 condensateur de 3 kvar. • Contacteurs : 4 de 20 A. • Contrôleur : Automatique. Armoire : Indice de protection IP54. Interrupteur thermomagnétique • Protection d'entrée : Interrupteur thermomagnétique. • Niveau de protection maximal : 4 interrupteurs thermomagnétiques de 20 A. • Type de tension : Triphasé. • Tension : 240 V. Caractéristiques supplémentaires Caractéristiques supplémentaires des composants ci-dessus : Contrôleur automatique à 6 niveaux. • Résistance de décharge dans chaque condensateur ou inductance de limitation de surintensité. Voyants • Deux (2) voyants, un (1) rouge et un (1) vert. Armoire • Armoire métallique avec serrure. • Un (1) transformateur de commande. 2. Paramètres techniques Température ambiante : -25 °C à 55 °C (Des produits spécialement traités sont disponibles pour les régions où la température est inférieure à -25 °C.) Humidité relative : 90 % maximum (à 20 °C) Conditions environnementales : Absence de substances explosives ou inflammables, de gaz corrosifs pour les métaux et de poussières conductrices susceptibles d’endommager l’isolation électrique. Intensité maximale des précipitations : 50 mm/10 min Plage de fluctuation de tension : -15 % à +10 % 3. Liste des composants et description détaillée 3.1 Composants principaux : N° Nom 1 Contrôleur intelligent de compensation de puissance réactive 2 Voltmètre 3 Ampèremètre 4 Disjoncteur 5 Boîtier de jonction 6 Fil de terre 7 Transformateur CA 8 Transformateur 9 Condensateur 10Cordon d'alimentation triphasé à cinq fils 11 Contacteur de débit 12 Voyant jaune 13 Voyant rouge 14 Voyant vert 3.2 Accessoires N° Nom Qté 1 Schéma de câblage de l'équipement 1 2 Manuel du contrôleur intelligent de compensation de puissance réactive 1 4. Liste des expériences Expérience 1 : Exigences de conception et caractéristiques fonctionnelles du compensateur intelligent de puissance réactive Expérience 2 : Expérimentation du fonctionnement du contrôleur intelligent de compensation de puissance réactive
