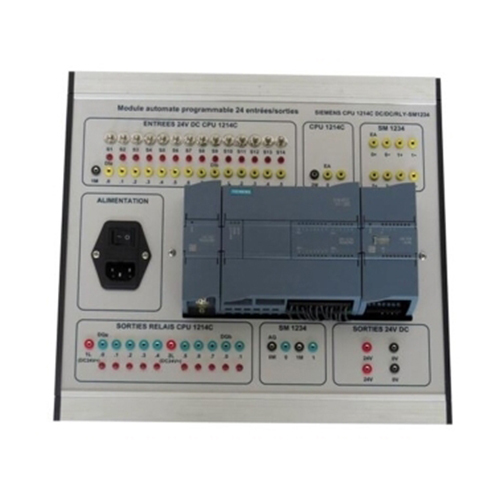

MR058E Automate programmable compact 24 entrées/sorties, équipement de formation professionnelle, kit pédagogique Learnlab, machine électrique 1. Présentation du produit 1.1 Présentation Ce dispositif de formation est un module d'automate programmable Siemens 1200. Grâce à des expériences pratiques, vous vous familiariserez avec l'utilisation et la programmation de base de l'automate S7-1200, ainsi qu'avec l'utilisation du logiciel de programmation. Il permet de développer les connaissances et les compétences des étudiants et convient à l'enseignement et à l'évaluation des compétences dans les lycées professionnels, les collèges et les lycées techniques. 1.2 Caractéristiques (1) Boîtier modulaire standard, automate programmable intégré. (2) Entrées/sorties du module d'automate programmable : toutes les bornes sont reliées au panneau par un adaptateur et connectées à l'aide d'un câble de test K2. (3) Module d'automate programmable Siemens 1214C : 14 entrées et 10 sorties numériques, 4 entrées et 2 entrées analogiques, compatible avec les cartes mémoire et l'extension Ethernet. (4) Les entrées de l'automate programmable peuvent simuler l'état des entrées numériques par commutation. (5) Voyants LED indiquant l'état des entrées et des sorties. 2. Paramètres de performance (1) Alimentation : système monophasé triphasé 220 V ± 10 % 50 Hz (2) Dimensions : 297 mm × 310 mm × 80 mm (3) Puissance : < 1 kVA (4) Poids : < 100 kg (5) Conditions de fonctionnement : température ambiante : -10 °C à +40 °C ; humidité relative : < 85 % (à 25 °C) 3. Composition du produit (1) : Module d'entrées numériques (2) : Module d'entrées analogiques CPU1214 (3) : Module d'entrées analogiques SM1234 (4) : Alimentation totale (5) : Module de sorties relais (6) : Module automate programmable (PLC) (7) : Module de sorties analogiques SM1234 (8) : Sortie 24 V CC du PLC 3.1 Module d'entrées numériques Le module comprend 14 sorties numériques, chacune dotée d'un commutateur analogique/numérique et d'une LED indiquant son état. 3.2 Module d'entrées analogiques Le module comprend 6 entrées analogiques pour signaux de tension ou de courant. 3.3 Alimentation totale L'alimentation du module est de 220 V CA et l'alimentation intégrée de 24 V CC alimente le PLC. Les prises de courant avec interrupteurs et fusibles garantissent une sécurité et une fiabilité optimales. 3.4 Module de sorties relais Le module comprend 10 sorties relais, chacune dotée d'une LED indiquant son état. 3.5 Module automate programmable Ce module intègre le convertisseur DC/DC/RLY Siemens CPU1214C, ainsi que les modules CM1241 et CM1234. Il dispose de 14 entrées numériques, 10 sorties à thyristors (24 V CC), 6 entrées analogiques et 2 sorties analogiques. 3.6 Sortie analogique du module Ce module possède 2 entrées analogiques pour la génération de signaux analogiques. 3.7 Sortie 24 V CC de l'automate programmable Ce module est équipé de deux alimentations 24 V CC pour la sortie de l'automate programmable. 3.8 Dispositifs associés (1) Câble de communication (1 unité) (2) CD du logiciel de programmation PLC (1 unité) (3) Fusibles 10 A (10 unités) (4) Voyants lumineux : 1 voyant jaune, 1 voyant vert, 1 voyant rouge (5) Manuel d'utilisation en anglais (1 unité) (6) Câbles de test 2 mm² (25 unités) (7) Bornes 2 mm² (3 unités) 4. Contenu de la formation : (1) Communication ordinateur-automate programmable (2) Programmation PLC (3) Surveillance de l'état de l'automate programmable depuis l'ordinateur (4) Entrées analogiques de l'automate programmable
