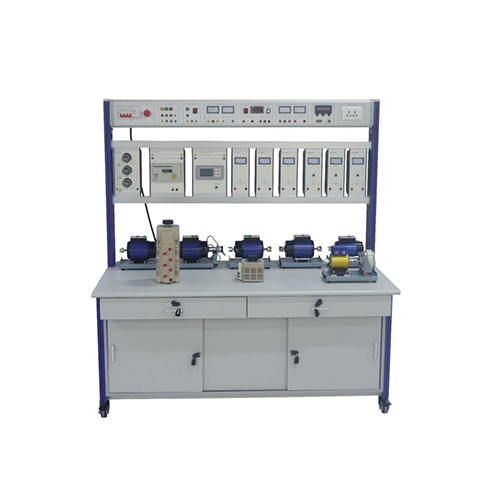

MR195E Banc d'atelier de formation pour générateur CC, équipement didactique, modèle pédagogique, établi électrique 1. Présentation de l'équipement 1.1 Vue d'ensemble Ce banc d'essai complet réunit divers moteurs à courant continu et composants de commande industrielle. Axé sur l'expérimentation, il vise à permettre aux apprenants de comprendre en profondeur le fonctionnement des moteurs à courant continu et de maîtriser l'utilisation des différents dispositifs de commande par la pratique. Grâce à ces expériences soigneusement conçues, les étudiants peuvent non seulement se familiariser avec les caractéristiques de performance des moteurs, mais aussi acquérir une compréhension approfondie des principes de commande et des méthodes techniques permettant une commande précise. Le contenu expérimental de ce banc d'essai est riche et couvre différents modes de commande, du niveau débutant au niveau avancé, garantissant ainsi aux étudiants une maîtrise complète des connaissances théoriques et pratiques nécessaires. 1.2 Caractéristiques La structure de cette plateforme de formation utilise des colonnes légères en profilés d'aluminium, lui conférant une apparence simple et moderne. La base de la plateforme est équipée de roulettes universelles pour faciliter son déplacement sur diverses surfaces, tout en offrant des réglages indépendants pour s'adapter à différentes conditions de sol. Les instruments de mesure et l'alimentation électrique de formation sont astucieusement intégrés et installés dans un boîtier, ce qui est non seulement pratique, mais aussi très résistant aux dommages. La plateforme est équipée de différents types de moteurs à courant continu, offrant une gamme complète et flexible, combinables et utilisables selon les besoins expérimentaux, ce qui élargit considérablement le champ d'application et la profondeur des expériences. Grâce à ses ressources matérielles avancées, cette plateforme de formation permet de réaliser une série de projets de formation pratique complets, incluant les opérations de base, le développement de stratégies de contrôle avancées, etc., offrant ainsi aux apprenants un environnement pratique multidimensionnel. La sécurité étant une condition essentielle à la formation pratique, la plateforme a été conçue avec un système de protection complet afin de garantir la sécurité des utilisateurs lors des différentes expériences, de réduire les risques d'accident et de permettre aux apprenants de se concentrer sur le développement de leurs compétences. 2. Paramètres techniques Alimentation : triphasé 220 V ± 10 %, 60 Hz Poids : < 290 kg Puissance : < 2 kVA Conditions de fonctionnement : Température : 10 °C à +40 °C Humidité relative : < 85 % (à 25 °C) Dimensions : 1 600 mm × 800 mm × 1 800 mm 3. Liste des composants et description détaillée 3.1 Partie principale N° Nom 1 Boîtier suspendu 2 Moteur 3 Bâtiment de formation 3.2 Boîtier d'alimentation N° Nom 1 Disjoncteur 4P 2 Module de sortie triphasé 220 V CA 3 Module de sortie 220 V CA 4 Module de test de tension et de courant CA 5 Module de sortie PWM CC 6 Module de test de tension et de courant CC 7 Module tachymètre et fréquencemètre intelligent 8 Module de sortie 110 V CA 3.3 Liste de configuration des équipements N° Nom Qté Composant 1 Boîtier suspendu de l'indicateur de couple/vitesse 1 Composant 2 Boîtier suspendu du module de commande de frein 1 Composant 3Alimentation triphasée réglable 1 Composant 4 Module voltmètre CC (300 V CC) 3 Composant 5 Module ampèremètre CC (5 A) 3 Composant 6 Module ampoule 1 Composant 7 Moteur CC compound 2 Composant 8 Moteur CC sans balais 1 Composant 9 Moteur CC série 1 Composant 10 Moteur CC shunt 1 Composant 11 Régulateur de tension automatique monophasé 1 3.4 Accessoires N° Désignation Qté 1 Câble de sécurité 4 mm² de 1 mètre, double extrémité, rouge 8 2 Câble de sécurité 4 mm² de 1 mètre, double extrémité, bleu 4 3 Câble de sécurité 4 mm² 1 8 ... Expérience de génération d'énergie par moteur à excitation Expérience 7 : Expérience de génération d'énergie par moteur à courant continu à excitation shunt Expérience 8 : Expérience de freinage par poudre magnétique sur un moteur à courant continu à excitation composée
