Système de formation aux applications des systèmes de contrôle dynamiques - Équipement pédagogique d'ingénierie - Système de formation au dépannage - Formateur automatique
No.MR241E
MR241E Système de formation aux applications des systèmes de contrôle dynamiques - Équipement pédagogique d'ingénierie - Système de formation au dépannage - Formateur automatique

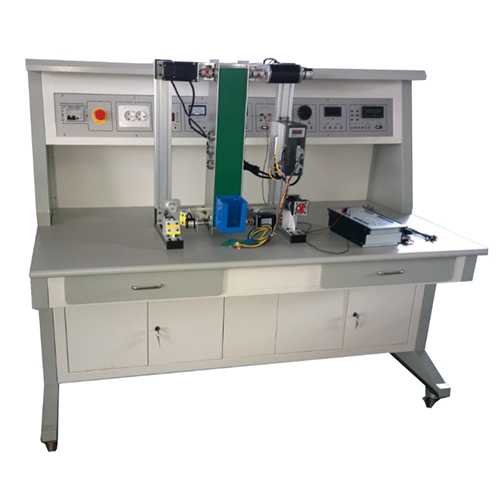

MR241E Système de formation aux applications des systèmes de contrôle dynamiques - Équipement pédagogique d'ingénierie - Système de formation au dépannage - Formateur automatique 1. Présentation du produit 1.1 Profil Ce banc d'essai comprend différents types de servomoteurs et de transducteurs de commande industrielle. Grâce à des expériences, étudiants et enseignants se familiariseront avec le fonctionnement des servomoteurs et maîtriseront les principes de leur commande. Il permettra également de développer les connaissances et les compétences techniques des étudiants. Ce banc d'essai convient aux écoles techniques, aux collèges, aux instituts de formation et aux écoles de techniciens. 1.2 Caractéristiques a. Le support de formation est équipé de roulettes universelles pour une grande mobilité. Il intègre un multimètre et une alimentation de formation, ce qui le rend facile à utiliser et durable. b. Il est équipé de différents types de machines électriques, combinables pour répondre aux exigences de la formation. c. Le banc d'essai est doté d'un système de protection de sécurité. 2. Spécifications techniques a. Alimentation : triphasée à cinq fils, 380 V ± 10 %, 50 Hz b. Dimensions : 1 600 mm × 800 mm × 1 300 mm c. Puissance totale : < 1,5 kVA d. Poids : environ 250 kg Conditions de travail Température ambiante : -10 °C à +40 °C Humidité relative : < 85 % (à 25 °C) 3. Composition du produit 3.1 Console de commande a. Cinq lignes d'alimentation triphasée, disjoncteur différentiel, bouton d'arrêt, disjoncteur d'arrêt d'urgence pour couper l'alimentation. b. Voyant de sécurité, borne de sortie de type européen. c. Interrupteur de protection spécial pour l'alimentation électrique CA, alimentation CA intégrée, avec protection contre les courts-circuits. La console est en tôle métallique. 3.2 Banc d'essai Le banc d'essai est équipé d'un panneau ignifugé, à la fois esthétique et insonorisé. 4. Contenu de la formation 4.1 Expérimentation avec servomoteur CA a. Test statique du servomoteur CA b. Principe de fonctionnement et test des servomoteurs AC c. Commande de démarrage du servomoteur AC d. Commande de position du servomoteur AC e. Déplacement angulaire du servomoteur AC f. Déplacement linéaire du servomoteur AC g. Commande de positionnement par ralentissement du servomoteur AC 4.2 Expérimentation avec servomoteur DC a. Test statique du servomoteur DC b. Principe de fonctionnement et test des servomoteurs DC c. Commande de démarrage du servomoteur DC d. Commande de position du servomoteur DC e. Déplacement angulaire du servomoteur DC f. Déplacement linéaire du servomoteur DC h. Commande de positionnement par ralentissement du servomoteur DC 4.3 Expérimentation avec moteur pas à pas a. Test statique du moteur pas à pas b. Principe de fonctionnement et test des moteurs pas à pas c. Commande en boucle ouverte du moteur pas à pas d. Commande en boucle fermée du moteur pas à pas e. Déplacement angulaire du moteur pas à pas f. Déplacement linéaire du moteur pas à pas g. Commande de positionnement par ralentissement du moteur pas à pas 4.4 Expérimentation avec chargeur de moteurs (1) Expérimentation des caractéristiques du chargeur de moteurs pas à pas (2) Expérimentation des caractéristiques du chargeur de servomoteurs AC (3) Expérimentation des caractéristiques du chargeur de servomoteurs DC
