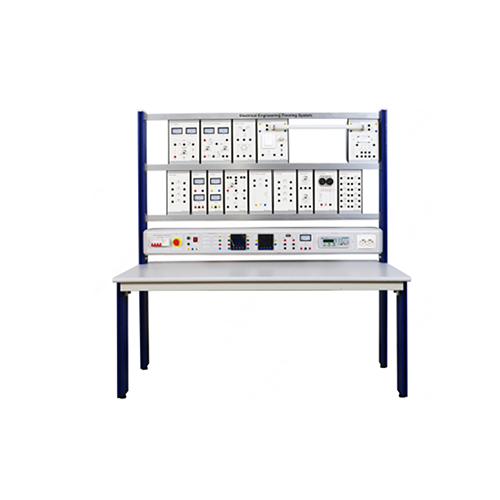

MR512E Système de formation en génie électrique : matériel didactique, matériel de démonstration, laboratoire de génie électrique I. Présentation du produit 1.1 Présentation Grâce à sa grande capacité d'extension, ce banc d'essai peut être adapté à d'autres contenus de formation. Des schémas et symboles sont dessinés sur la face avant du boîtier. Le circuit expérimental est conçu en mode unitaire. Chaque circuit unitaire est basé sur un circuit de base. Les étudiants peuvent ainsi s'exercer à divers contenus de formation sur cet appareil. 1.2 Caractéristiques 1. Ce produit bénéficie d'une conception avancée et son panneau expérimental est facilement interchangeable, permettant aux étudiants de le modifier en fonction de leurs besoins de formation. 2. L'instrumentation expérimentale se caractérise par une grande précision. L'alimentation et les instruments utilisés sont équipés d'un système de protection individuelle fiable. II. Paramètres de performance 2.1 Paramètres techniques Alimentation : triphasée 220 V CA / ±10 % 2.2 Dimensions et poids Dimensions : 1 650 mm × 1 000 mm × 950 mm Poids : < 140 kg III. Liste des composants et présentation détaillée 3.1 Partie principale Numéro Nom 1 Module 2 Boîtier d'alimentation 3 Plateau de bureau 3.2 Composants électriques Numéro Nom 1 Disjoncteur 4 pôles 2 Arrêt d'urgence 3 Commande de sortie 4 Transformateur 5 Multimètre triphasé 6 Multimètre monophasé 7 Sortie CC (connexion en série possible) 8 Ampèremètre CC 9 Générateur de signaux 10 Prise de courant 3.3 Composants des modules du produit Numéro Nom 1 Module de loi d'Ohm 2 Module de shunt/diviseur de tension résistif 3 Module étoile-triangle résistif 4 Démarreur Module 5 Tube fluorescent 6 Module ballast 7 Module inductance 8 Module tension/courant continu 9 Module tension/courant alternatif 10 Module loi de Kirchhoff 11 Module RLC parallèle 12 Module condensateur 13 Module potentiomètre 14 Module règle de la main droite 15 Module résistance 3.4 Accessoires Numéro Nom 1 Mégohmmètre 1000 V 2 Multimètre numérique UA9205 3 Câble électrique 4 mm² 1 m, double connecteur jaune 4 Câble électrique 4 mm² 1 m, double connecteur vert 5 Câble électrique 4 mm² 1 m, double connecteur rouge 6 Câble électrique 4 mm² 1 m, double connecteur bleu 7 Câble électrique 4 mm² 1 m double extrémité noir 8 Fusible 5 A 5 x 20 9 Fusible 1 A 5 x 20 10 Fusible 0,1 A 5 x 20 11 Fusible 0,3 A 5 x 20 IV. Liste de configuration des produits N° Nom QYT 1 Module loi d'Ohm 1 2 Module shunt/diviseur de tension résistif 1 3 Module étoile-triangle résistif 1 4 Module démarreur 1 5 Tube fluorescent 1 6 Module ballast 1 7 Module inductance 1 8 Module tension/courant continu 1 9 Module tension/courant alternatif 1 10 Module loi de Kirchhoff 1 11 Module RLC parallèle 1 12 Module condensateur 1 13 Module potentiomètre 1 14Module de règle de la main droite 1 15 Module de résistance 1 16 Mégohmmètre d'isolement 1000 V 1 17 Multimètre numérique UA9205 1 18 Câble électrique 4 mm² 1 mètre, double extrémité, jaune 5 19 Câble électrique 4 mm² 1 mètre, double extrémité, vert 5 20 Câble électrique 4 mm² 1 mètre, double extrémité, rouge 8 21 Câble électrique 4 mm² 1 mètre, double extrémité, bleu 5 22 Câble électrique 4 mm² 1 mètre, double extrémité, noir 8 23 Fusible 5 A, 5 x 20 5 24 Fusible 1 A, 5 x 20 5 25Fusible 0,1 A 5 x 20 Ω 26 Fusible 0,3 A 5 x 20 Ω V. Liste des expériences Expérience 1 : Vérification de la loi d'Ohm Expérience 2 : Test de shunt/diviseur de tension Expérience 3 : Vérification de la loi de Kirchhoff Expérience 4 : Vérification de la règle de la main droite Expérience 5 : Test d'allumage Expérience 6 : Test de résistance étoile-triangle
