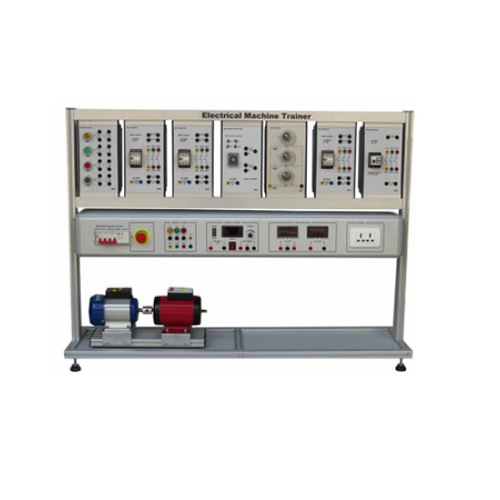

MR111E Équipement de formation aux machines électriques, équipement pédagogique, équipement de formation industrielle, équipement de laboratoire de génie électrique I. Présentation du produit 1.1 Présentation Le dispositif de formation comprend différents types de moteurs inductifs et de composants de commande industrielle. Grâce à des expériences pertinentes, il est possible de se familiariser avec les caractéristiques de fonctionnement des moteurs à courant continu et des moteurs asynchrones triphasés, de maîtriser les principes et les méthodes de commande, et de développer les connaissances et les compétences correspondantes des étudiants. Il convient à l'enseignement et à l'évaluation des compétences dans les établissements d'enseignement supérieur professionnel, les collèges, les lycées professionnels et les écoles techniques. 1.2 Caractéristiques (1) La plateforme de formation est constituée d'une structure à colonnes profilées en aluminium, avec un coussin sous la base. L'instrumentation de mesure et l'alimentation électrique de formation sont intégrées, ce qui la rend facile à utiliser et résistante aux dommages. (2) Le moteur est entièrement équipé et peut être utilisé en combinaison avec d'autres moteurs pour couvrir le contenu de formation de différents cours. (3) La plateforme de formation est dotée d'un système de sécurité performant. II. Caractéristiques techniques (1) Alimentation : système triphasé à cinq fils 380 V ± 10 % 60 Hz (2) Dimensions : 1 600 mm × 400 mm × 1 200 mm (3) Puissance : < 1,5 kVA (4) Poids : < 150 kg (5) Conditions de fonctionnement : température ambiante : -10 °C à +40 °C ; humidité relative : < 85 % (à 25 °C) III. Composition du produit 3.1 Panneau de commande Le panneau de commande est constitué d'un profilé en alliage d'aluminium et sa structure fermée est intégrée au châssis inférieur. 3.2 Configuration du panneau de commande (1) Alimentation triphasée à cinq fils, protégée par un disjoncteur différentiel et équipée d'un bouton d'arrêt d'urgence. En cas d'urgence, appuyez sur ce bouton pour couper l'alimentation. (2) Il est équipé d'un indicateur d'alimentation, d'une prise de courant et d'une borne de sortie de sécurité. (3) Interrupteur de protection spécifique pour moteur à courant alternatif, alimentation CA intégrée avec protection contre les courts-circuits. (4) Alimentation CA intégrée avec protection contre les courts-circuits. 3.4 Dispositifs associés (1) Un moteur shunt à courant continu (2) Un ensemble de moteurs asynchrones triphasés (3) Unité de commande de relais temporisé (4) Unité de commande de relais de surintensité à temporisation thermique (5) Unité de commande de circuit d'interverrouillage de contacteur (6) Module de boutons (7) Module de mesure de tension continue (8) Module de mesure de tension alternative (9) Module de mesure de courant continu (10) Module de mesure de courant alternatif IV. Liste des expériences 4.1 Expériences relatives au moteur asynchrone triphasé à cage d'écureuil (1) Principes du moteur asynchrone triphasé (2) Essai statique du moteur asynchrone triphasé (3) Essai de fonctionnement du moteur asynchrone triphasé (4) Commande de conversion directe et inverse du moteur asynchrone triphasé (5) Commande de démarrage étoile-triangle du moteur asynchrone triphasé (6) Commande par relais de surintensité à temporisation thermique du moteur asynchrone triphasé (7) Commande par relais temporisé du démarrage et de l'arrêt différés du moteur asynchrone triphasé 4.2 Expériences relatives à la génératrice à courant continu à excitation mutuelle (1) Essai du fonctionnement et du groupe de transmission (2) Essai statique des paramètres techniques du moteur (3) Connexion et fonctionnement du circuit de commande du moteur (4) Essai technique du fonctionnement
