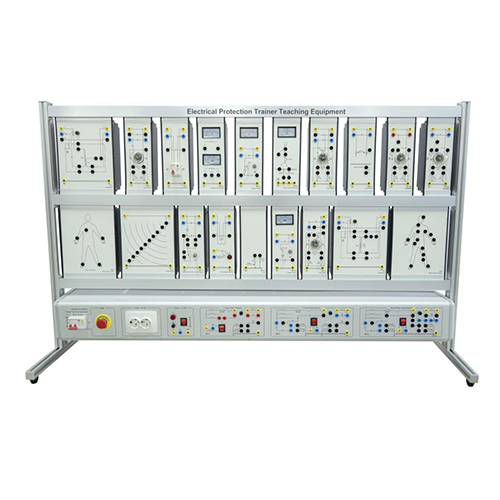

MR258E Panneau de formation à la protection électrique - Équipement pédagogique d'ingénierie - Système de formation au dépannage - Formateur automatique I. Présentation du produit 1.1 Aperçu Grâce à la formation, les étudiants se familiarisent avec les causes des différents accidents électriques et les mesures pratiques de prévention. Ils apprennent ainsi à comprendre les accidents électriques, à en prendre conscience, à améliorer leurs compétences en matière de prévention et de résolution des incidents sur le terrain, et à maîtriser diverses méthodes de protection courantes. 1.2 Caractéristiques (1) La plateforme de formation est constituée d'une structure en profilés d'aluminium. L'instrumentation de mesure et l'alimentation électrique sont intégrées, ce qui la rend facile à utiliser et résistante aux dommages. (2) Sa structure modulaire et sa configuration complète permettent de combiner différents éléments pour couvrir le contenu de formations variées. (3) Elle est dotée d'un système de protection performant. Toutes les bornes de courant fort sont équipées de bornes de sécurité pour prévenir les contacts et les chocs électriques, et la mise à la terre est assurée de manière fiable. En cas de fuite de courant, l'alimentation est coupée automatiquement. II. Paramètres de performance (1) Alimentation : système monophasé triphasé 220 V ± 10 % 50 Hz (2) Dimensions : 1 600 mm × 550 mm × 1 000 mm (3) Puissance : < 2,0 kVA (4) Poids : < 100 kg (5) Conditions de fonctionnement : Température ambiante : -10 °C à +40 °C Humidité relative : < 85 % (à 25 °C) III. Composition du produit 3.1 Table de formation Le plateau de la table de formation est en panneau ignifugé plaqué, robuste, résistant à l'usure, esthétique et facile d'entretien. 3.2 Boîtier d'alimentation (1) Alimentation monophasée triphasée, protégée par un disjoncteur différentiel, équipée d'un bouton d'arrêt d'urgence. En cas d'urgence, appuyez sur ce bouton pour couper l'alimentation. (2) Équipée d'un voyant d'alimentation, d'une prise de courant et d'un bornier de sécurité. Le boîtier d'alimentation du poste de formation est illustré dans la figure ci-dessous. La configuration du panneau du boîtier d'alimentation du poste de formation est la suivante : (1) Bloc d'alimentation (2) Réseau d'alimentation IT (3) Réseau d'alimentation TT (4) Réseau d'alimentation TN-C-S (5) Disjoncteur bipolaire (6) Voyant d'alimentation (7) Borne de sortie AC 2220 V 3.3 Module de boîtier suspendu 1. Module de tension de fuite FV-1 2. FV-2 3. FI-1 4. Module de courant continu pulsé FI-2 5. Module de courant de fuite FI-3 6. Module transformateur TR-1 7. TR-3 8. PW-1 9. Manomètre HM-3 10. Module voltmètre-ampèremètre HM-4 11. Module de résistance de terre PB-1 12. Module de charge LD-1 13. Module de charge LD-4 14. Module de charge LD-5 15. Module de charge LD-6 16. Module de charge LD-7 17. Module de charge LD-8 18. HM-1 19. HM-2 3.4 Dispositif de support (1) Câble électrique (2) Multimètre V. Contenu de la formation : 5.1 Test d’isolation de protection (1) Mesure de la résistance d’isolement (2) Test de performance d’isolation (3) Expérimentation avec un milieu isolant 5.2 Expérience de protection basse tension (1) Test de tension de sécurité (2) Test des caractéristiques du transformateur 5.3 Expérience de protection de mise à la terre (1) Types de protection de mise à la terre (2) Utilisation d’une tige de terre (3) Réseau électrique mis à la terre et réseau électrique non mis à la terre (4) Réseau de mise à la terre multipoint (5) Mesure de la résistance de terre (6) Utilisation et test d’une tige de terre 5.4 Expérience de protection par courant (1) Application d’un transformateur homopolaire (2) Protection par disjoncteur différentiel (3) Protection contre les surintensités de défaut 5.5 Expérience de protection par tension (1) Protection contre le zéro volt Expérience (2) Expérience de protection contre les surtensions (3) Expérience de protection par disjoncteur différentiel 5.6 Expérience de détection de la résistance du circuit (1) Mesure de la résistance du circuit (2) Détection de la résistance de ligne
