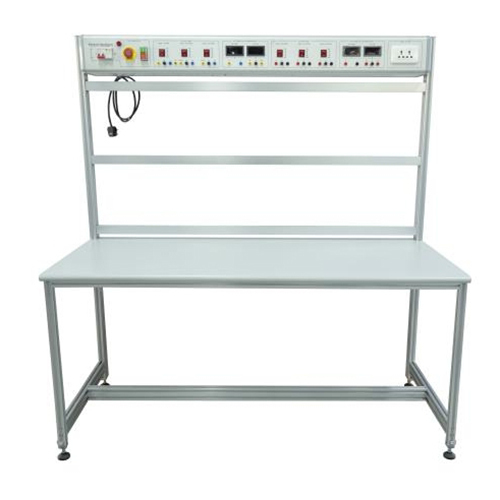

MR484E Établi électronique, équipement de formation professionnelle, équipement pédagogique universitaire, établi de formation pour transformateurs I. Présentation du produit 1.1 Présentation Ce dispositif de formation est conçu conformément aux exigences actuelles de la formation des électriciens et propose diverses alimentations CC et CA. Il permet aux étudiants d'acquérir les connaissances et les compétences nécessaires et convient à l'enseignement et à l'évaluation des compétences pratiques dans les filières concernées des lycées professionnels, des IUT, des collèges professionnels et des écoles techniques. 1.2 Caractéristiques Ce dispositif de formation est conçu conformément aux exigences actuelles de la formation des électriciens et propose diverses alimentations CC et CA. Il permet aux étudiants d'acquérir les connaissances et les compétences nécessaires et convient à l'enseignement et à l'évaluation des compétences pratiques dans les filières concernées des lycées professionnels, des IUT, des collèges professionnels et des écoles techniques. II. Paramètres de performance Alimentation : 220 V CA ±10 %, 50 Hz Poids : < 150 kg Conditions de fonctionnement : Température ambiante : -10 °C à +40 °C ; Humidité relative : < 85 % (à 25 °C) Dimensions : 1 600 mm × 700 mm × 1 670 mm Puissance totale : < 3,0 kVA III. Liste des composants et présentation détaillée 3.1 Partie principale Numéro Nom 1 Boîtier d'alimentation 2 Table de formation 3.2 Composants du boîtier d'alimentation Numéro Nom 1 Disjoncteur 2 Voyant d'alimentation 3 Interrupteur d'arrêt d'urgence 4 Interrupteur principal 5 Module d'alimentation 220 V CA 6 Module d'alimentation 24 V CA/2 A 7 Module d'alimentation 12 V CA/1 A 8 Voltmètre numérique 0-500 V CA 9 Ampèremètre numérique 0-3 A CA 10 Module d'alimentation 24 V CC/3 A 11 Module d'alimentation 12 V CC/2 A 12 Module d'alimentation 5 V CC/2 A 13 Voltmètre numérique 0-500 V CC 14Ampèremètre numérique DC0-3A 15 Prise 3.3 Accessoires Numéro Nom Quantité 1 Tube fusible 5A 5 2 Tube fusible 3A 5 3 Câble électrique noir 4 mm² 5 4 Câble électrique bleu 4 mm² 5 5 Câble électrique vert 4 mm² 5 6 Câble électrique rouge 4 mm² 5 7 Câble électrique jaune 4 mm² 5 8 Câble électrique bicolore 4 mm² 5 IV. Liste des expériences Expérience 1 : Expérience de sortie du module d’alimentation AC220V Expérience 2 : Expérience de sortie du module d’alimentation AC24V/2A Expérience 3 : Expérience de sortie du module d’alimentation AC12V/1A Expérience 4 Expérience sur la sortie d'un module d'alimentation DC 24 V/3 A Expérience 5 : Expérience sur la sortie d'un module d'alimentation DC 12 V/2 A Expérience 6 : Expérience sur la sortie d'un module d'alimentation DC 5 V/2 A
