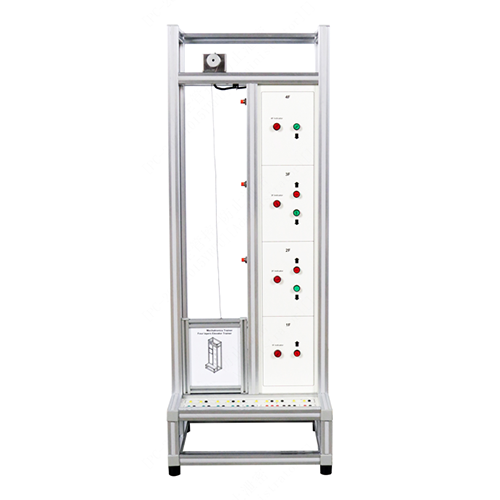

MR100E Matériel pédagogique pour simulateur d'ascenseur à quatre couches - Formation aux compétences électriques
1. Présentation du produit 1.1 Description du produit Cette plateforme de formation est une maquette d'ascenseur à quatre étages aux fonctions similaires à celles d'un ascenseur réel. Elle peut être pilotée par automate programmable ou microcontrôleur, et prend en charge diverses applications telles que la commande par automate programmable, l'utilisation de capteurs, le contrôle de position, la commande séquentielle et d'autres fonctionnalités de formation. 1.2 Caractéristiques du produit (1) Cette plateforme de formation est conçue pour la mise en pratique des technologies de commande d'ascenseurs et est compatible avec différentes marques d'automates programmables, selon les besoins de formation. (2) Sa conception modulaire standardisée et ses quatre patins facilitent son installation. (3) Le câble d'alimentation et le câble de signal de chaque composant sont connectés à une prise de sécurité sur la carte et reliés par des câbles enfichables protégés par une gaine isolante, pour une sécurité et une praticité optimales. 2. Spécifications techniques 2.1 Paramètres techniques Alimentation : monophasé 220 V CA ±50 % Conditions de fonctionnement : température ambiante : -10 °C à +40 °C ; humidité relative : < 85 % (à 25 °C) 2.2 Dimensions et poids Dimensions 1 : 430 × 380 × 1170 mm Poids 1 : environ 10 kg Dimensions 2 : 368 × 170 × 110 mm Poids 2 : environ 2 kg
3. Noms et fonctions des composants du produit 3.1 Composants principaux N° Nom 1 Voyant d'appel ascenseur rez-de-chaussée 2 Bouton d'appel montant rez-de-chaussée 3 Voyant d'appel ascenseur 2e étage 4 Bouton d'appel montant 2e étage 5 Bouton d'appel descendant 2e étage 6 Voyant d'appel ascenseur 3e étage 7 Bouton d'appel montant 3e étage 8 Bouton d'appel descendant 3e étage 9 Voyant d'appel ascenseur 4e étage 10 Bouton d'appel descendant 4e étage 11 Capteur 12 Ascenseur 13 Panneau de commande terminal 14 Module automate programmable (PLC) 3.2 Accessoires N° Nom 1 Cordon d'alimentation 2 Câble électrique de sécurité jaune 2 mm 3 Câble électrique de sécurité vert 2 mm 4 Câble électrique de sécurité rouge 2 mm 5 Câble électrique de sécurité noir 2 mm 4. Liste de configuration du produit N° Nom Qté 1 Banc d'essai mécatronique MR100E - Banc d'essai ascenseur 4 niveaux 1 2 Module automate programmable (PLC) 1 3 Cordon d'alimentation 1 4 Câble électrique de sécurité jaune 2 mm 10 5 Câble électrique de sécurité vert 2 mm 10 6 Câble électrique de sécurité 2 mm rouge 10 7 Câble électrique de sécurité de 2 mm noir 15 5. Liste des expériences pédagogiques (voir les instructions expérimentales pour plus de détails) (1) Expérience de test d'appel d'ascenseur à différents étages
