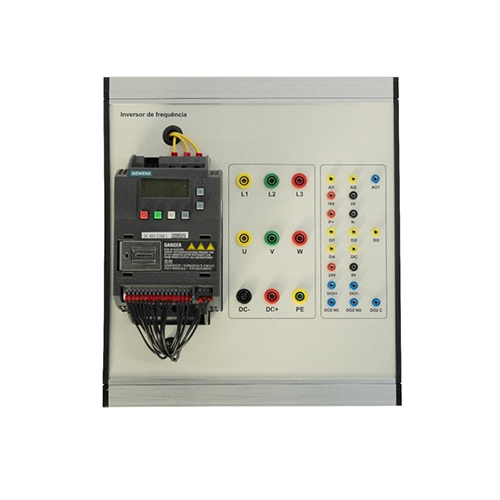

MR474E Variateur de fréquence, matériel didactique, outils pédagogiques, matériel de laboratoire en génie électrique 1. Présentation du matériel 1.1 Aperçu Grâce à des expériences pertinentes, l'onduleur de ce dispositif de formation permet aux étudiants de se familiariser avec l'utilisation de divers composants de contrôle industriel, d'en maîtriser les principes et les méthodes de commande, et de développer les connaissances et les compétences correspondantes. Il convient aux lycées professionnels, aux collèges techniques et aux établissements d'enseignement technique supérieur. Il est utilisé pour l'enseignement et l'évaluation des compétences dans les filières concernées. Un variateur de fréquence (VFD) est un dispositif de contrôle de puissance qui utilise la microélectronique et la technologie de conversion de fréquence pour contrôler la vitesse et d'autres performances des moteurs à courant alternatif en modifiant la fréquence de l'alimentation électrique pendant le fonctionnement du moteur. Le boîtier du variateur de fréquence est un appareil électrique principalement utilisé pour la régulation de vitesse par conversion de fréquence des moteurs à courant alternatif. Il ajuste la vitesse du moteur en modifiant la fréquence de l'alimentation électrique, permettant ainsi un contrôle précis de la vitesse et des économies d'énergie. Le convertisseur de fréquence est principalement composé d'un redresseur (CA/CC), d'un système de filtrage, d'un onduleur (CC/CA), d'un dispositif de freinage, d'un variateur, d'un détecteur, d'un microprocesseur, etc. L'onduleur utilise la commutation d'IGBT internes pour ajuster la tension et la fréquence de l'alimentation de sortie, et fournit la tension requise en fonction de l'environnement et des besoins de fonctionnement du moteur, permettant ainsi d'ajuster sa vitesse. De plus, le convertisseur de fréquence intègre des protections pour le moteur, telles que la protection contre les surintensités, les surtensions et les surcharges. 1.2 Caractéristiques 1. Le boîtier de suspension est constitué d'une structure en polyéthylène, offrant un design simple et élégant. Un profilé en aluminium est installé à la base, permettant un déplacement flexible et un réglage précis de la position en fonction de la traverse. 2. Équipé d'un convertisseur de fréquence Siemens et d'une configuration complète. 3. La combinaison de logiciels et de matériel permet de réaliser des formations pratiques complètes sur divers sujets. 4. Le boîtier suspendu pour la formation pratique est doté d'un système de sécurité performant. 2. Paramètres techniques (1) Alimentation : triphasée 380 V ± 10 %, 50 Hz (2) Dimensions hors tout : 260 mm × 200 mm × 300 mm (3) Puissance totale : environ 2 kVA (4) Poids : environ 2,5 kg (5) Température ambiante : -10 °C à +40 °C (6) Humidité relative : < 85 % (à 25 °C) 3. Liste des composants et description détaillée 3.1 Composant principal N° Nom 1 Variateur de fréquence Siemens 2 Port de connexion K4 3 Ouverture de connexion 2 mm 3.2 Accessoires N° Nom Qté 1 Câble de connexion bleu 2 mm 4 2 Câble de connexion jaune 2 mm 4 3 Câble de connexion rouge 2 mm 2 4Fil de connexion noir 2 mm 2 5 Câble électrique de sécurité vert 4 mm 2 6 Câble électrique de sécurité jaune 4 mm 2 7 Câble électrique de sécurité noir 4 mm 1 8 Câble électrique de sécurité rouge 4 mm 2 9 Câble électrique de sécurité bicolore 4 mm 1 4. Liste des expériences Expérience 1 : Commande du démarrage et de l’arrêt d’un moteur par convertisseur de fréquence Expérience 2 : Commande du démarrage et de l’arrêt d’un moteur par convertisseur de fréquence / Bouton externe combiné à une commande analogique Expérience 3 : Commande par onduleur d’un moteur asynchrone triphasé à cage d’écureuil / Commande multi-vitesses Expérience 4 : Démarrage en étoile d’un moteur asynchrone triphasé à cage d’écureuil par régulation de vitesse par convertisseur de fréquence
