Équipement de laboratoire d'ingénierie pour installations industrielles, établi, tableau d'affichage, matériel de laboratoire de génie électrique
No.MR437E
MR437E Équipement de laboratoire d'ingénierie pour installations industrielles, établi, tableau d'affichage, matériel de laboratoire de génie électrique

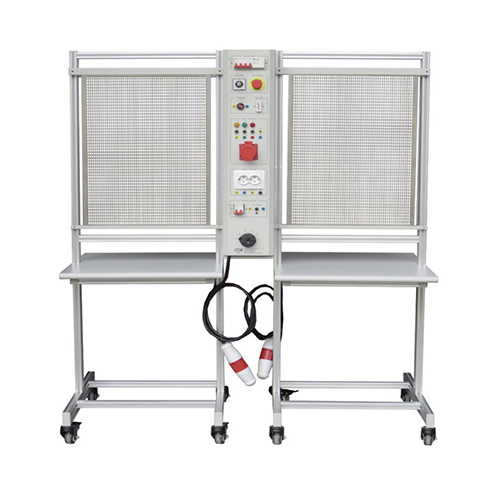

MR437E Équipement de laboratoire d'ingénierie pour installations industrielles, établi, tableau d'affichage, matériel de laboratoire de génie électrique 1. Présentation du produit 1.1 Présentation Établi vertical à quatre postes de travail pour travaux pratiques d'installation électrique. Il est équipé de quatre plateaux métalliques perforés, d'une alimentation de sécurité triphasée 380 V et monophasée 230 V avec protection magnétothermique différentielle haute sensibilité, de bornes de sécurité, d'un bouton d'arrêt d'urgence mécanique et d'un dispositif de déclenchement à tension minimale. 1.2 Caractéristiques (1) La structure de cet équipement est en tôle d'acier haute résistance, alliant esthétique et durabilité. Des roulettes pivotantes facilitent son déplacement. (2) Un plateau grillagé intégré à la table permet d'y placer divers appareils expérimentaux, pour une utilisation pratique et rapide. 2. Paramètres de performance (1) Alimentation : système triphasé à cinq fils 380 V ± 10 % 50 Hz (2) Dimensions approximatives : 1 400 mm × 800 mm × 1 700 mm (3) Puissance totale : < 1,0 kVA (4) Poids : < 100 kg (5) Conditions de fonctionnement : température ambiante : -10 °C à +40 °C ; humidité relative : < 85 % (à 25 °C) 3. Liste des composants Boîtier d’alimentation 1 : Disjoncteur à 4 pôles 2 : Interrupteur à clé 3 : Bouton d’arrêt d’urgence 4 : Alarme 5 : Protection contre les surtensions 6 : Borne de sécurité 380 V 7 : Prise aviation 8 : Prise et borne de sécurité 9 : Sortie CA 10 : Bouton de réglage de la tension
