No.MR147E

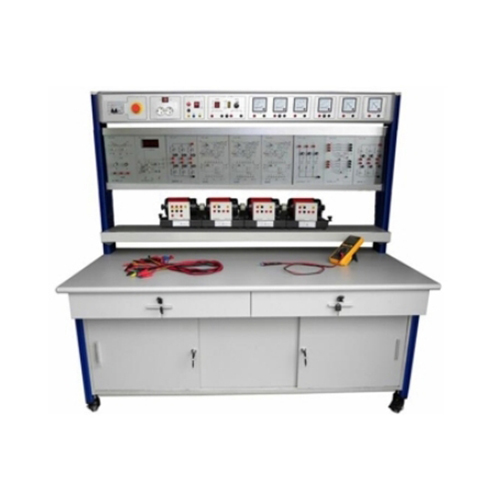

MR147E Banc de formation électrique pour la commande d'onduleurs, équipement pédagogique scolaire, équipement de formation, banc de formation pour transformateurs
MR147E Banc de formation électrique pour la commande d'onduleurs, équipement pédagogique scolaire, équipement de formation, banc de formation pour transformateurs 1. Présentation du produit 1.1 Présentation Le dispositif de formation comprend des composants de contrôle industriel tels qu'un convertisseur de fréquence et un moteur. Grâce à des expériences pertinentes, vous pouvez vous familiariser avec les caractéristiques de fonctionnement du moteur à induction et l'utilisation de divers composants de contrôle industriel, maîtriser le principe et la méthode de contrôle, et développer les connaissances et compétences correspondantes. Il convient à l'enseignement et à l'évaluation des compétences dans les établissements d'enseignement supérieur professionnel, les lycées professionnels et les écoles techniques. 1.2 Caractéristiques (1) La plateforme de formation adopte une structure à colonnes profilées en aluminium, ce qui lui confère un design simple et élégant. Équipée de roulettes à sa base, elle permet un déplacement aisé et un réglage indépendant de la hauteur en fonction du terrain. L'instrument de mesure et l'alimentation électrique sont intégrés au boîtier de suspension, ce qui les rend faciles à utiliser et résistants aux chocs. (2) Elle est équipée d'un moteur à induction, d'un variateur de fréquence, d'un boîtier de suspension à boutons et d'un encodeur. (3) L'association du logiciel et du matériel permet de couvrir le contenu de formation de divers cours. (4) La plateforme de formation est dotée d'un système de sécurité performant. 2. Paramètres de performance (1) Alimentation : système triphasé à cinq fils 380 V ±10 % 60 Hz (2) Dimensions : 1 600 mm × 800 mm × 1 800 mm (3) Puissance : < 2 kVA (4) Poids : < 250 kg (5) Conditions de fonctionnement : température ambiante : -10 °C à +40 °C ; humidité relative : < 85 % (à 25 °C) 3. Composition du produit 3.1 Table de formation La table de formation repose sur des profilés en aluminium et est équipée de roulettes pivotantes. Elle se déplace aisément et s'adapte indépendamment aux irrégularités du sol. Son plateau est constitué d'un panneau haute densité de 25 mm d'épaisseur, traité avec un matériau ignifugé haute température et haute pression. Sa structure est robuste et son design, à la fois simple et élégant, lui confère une allure robuste. 3.2 Le boîtier d'alimentation contient les éléments suivants : 1. Alimentation totale - Disjoncteur différentiel 4P 2. Unité de sortie CA triphasée 380 V 3. Unité d'arrêt d'urgence 4. Unité de mesure du courant CA 5 A 5. Unité de mesure de la tension CA 500 V 6. Unité d'affichage de la vitesse 7. Unité de sortie CA monophasée 220 V 8. Indicateur triphasé 9. Protection contre les surcharges triphasées 10. Bornes de sortie triphasées et monophasées 11. Prise 3.3 Modules associés (1) Boîtier de suspension de l'onduleur (2) Module de boutons (3) Module analogique (4) Module moteur (avec codeur rotatif) 4. Contenu de l'expérimentation et de la formation 4.1 Expérimentation de la commande par onduleur d'un moteur asynchrone triphasé à cage d'écureuil (commande BOP) (1) Test de fonctionnement au point de commande de l'onduleur d'un moteur asynchrone triphasé à cage d'écureuil (2) Expérimentation du fonctionnement en rotation continue de l'onduleur d'un moteur asynchrone triphasé à cage d'écureuil (3) Triphasé Expérimentation de fonctionnement en marche avant et arrière d'un moteur asynchrone triphasé à cage d'écureuil commandé par un variateur de fréquence 4.2 Expérimentation de commande d'un moteur asynchrone triphasé à cage d'écureuil par variateur de fréquence (commande terminale combinée à une commande analogique) (1) Test de fonctionnement ponctuel d'un moteur asynchrone triphasé à cage d'écureuil commandé par un variateur de fréquence (2) Expérimentation de fonctionnement en rotation continue d'un moteur asynchrone triphasé à cage d'écureuil commandé par un variateur de fréquence 4.2 Expérimentation de commande d'un moteur asynchrone triphasé à cage d'écureuil par variateur de fréquence (commande multi-vitesses) 4.4 Expérimentation de mesure de la vitesse d'un moteur asynchrone triphasé à cage d'écureuil (1) Expérimentation d'un instrument de rétroaction de vitesse pour un moteur asynchrone triphasé à cage d'écureuil (2) Expérimentation d'un moteur à rétroaction de vitesse (boucle fermée) pour un moteur asynchrone triphasé à cage d'écureuil commandé par un variateur de fréquence
