Banc de formation électrique à commande par variateur de fréquence - Équipement pédagogique - Équipement de formation industrielle - Établi électrique
No.MR118E

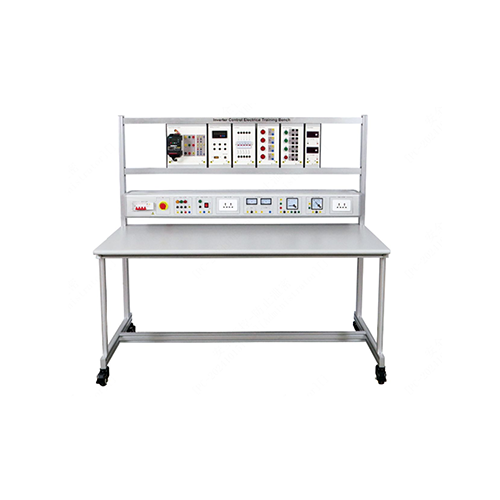

MR118E Banc de formation électrique à commande par variateur de fréquence - Équipement pédagogique - Équipement de formation industrielle - Établi électrique
MR118E Banc de formation électrique à commande par variateur de fréquence - Équipement pédagogique - Équipement de formation industrielle - Établi électrique I. Présentation du produit 1.1 Aperçu Ce dispositif de formation comprend des composants de contrôle industriel tels que des variateurs de fréquence et des moteurs. Grâce à des expériences pertinentes, les étudiants peuvent se familiariser avec les caractéristiques de fonctionnement des moteurs asynchrones et l'utilisation de divers composants de contrôle industriel, maîtriser les principes et les méthodes de contrôle, et développer les connaissances et les compétences correspondantes. 1.2 Caractéristiques (1) La plateforme de formation adopte une structure à colonnes profilées en aluminium, ce qui lui confère une conception simple et élégante. Des roulettes universelles sont installées à sa base, permettant un déplacement aisé et un réglage individuel de la hauteur en fonction des conditions du terrain. Les instruments de mesure et l'alimentation électrique de la formation sont intégrés dans un boîtier suspendu, facile à utiliser et résistant aux chocs. (2) Il est équipé de moteurs asynchrones, d'onduleurs, de boîtiers suspendus à boutons, d'encodeurs et de tous les accessoires nécessaires. (3) La plateforme de formation est dotée d'un système de sécurité performant. II. Paramètres de performance 2.1 Paramètres techniques Alimentation : monophasé 220 V CA ±10 % 60 Hz Conditions de fonctionnement : température ambiante : -10 °C à +40 °C, humidité relative : < 85 % (à 25 °C) 2.2 Dimensions et poids Dimensions : 1 600 × 830 × 1 505 mm Poids : < 100 kg III. Liste des composants 3.1 Partie principale Numéro Nom 1 Châssis 2 Module de sortie voltmètre/ampèremètre CC 3 Module tachymètre 4 Module de fusibles 5 Module d'indicateurs 6 Module de boutons 7 Module d'onduleur 8 Moteur asynchrone triphasé à cage d'écureuil 3.2 Composants électriques Numéro Nom 1 Disjoncteur 4P avec protection contre les fuites de courant 2 Protection contre les défauts à la terre 3 Port de sortie 380 V CA 4 Port de sortie 220 V CA 5 Prise 6 broches 220 V CA 6 Ampèremètre CA 7 Voltmètre CA 8 Wattmètre 9 Phasemètre de facteur de puissance 10 Prise 6 broches 220 V CA Prise 3.3 Accessoires N° Nom 1 Multimètre numérique UA9205 2 Câble électrique 4 mm² 1 m, double extrémité, jaune 3 Câble électrique 4 mm² 1 m, double extrémité, vert 4 Câble électrique 4 mm² 1 m, double extrémité, rouge 5 Câble électrique 4 mm², double extrémité, bleu 6 Câble électrique 4 mm² 1 m, double extrémité, noir 7 Câble électrique 4 mm² 1 m, double extrémité, bicolore 8 Fusible 5 A 9 Tube fusible 5 A 5 x 20 3.4 Liste de configuration du produit N° Nom Qté 1 Module de sortie voltmètre/ampèremètre CC 1 2 Module tachymètre 1 3 Module fusible 1 4 Module indicateur 1 5 Module de boutons 1 6 Module onduleur 1 7 Moteur asynchrone triphasé à cage d'écureuil 1 8 Multimètre numérique UA9205 1 9 Câble électrique 4 mm² 1 mètre, double extrémité jaune 5 10 Câble électrique 4 mm² 1 mètre, double extrémité verte 5 11 Câble électrique 4 mm² 1 mètre, double extrémité rouge 5 12 Câble électrique 4 mm² 1 mètre, double extrémité bleue 5 13 Câble électrique 4 mm² 1 mètre, double extrémité noire 5 14 Câble électrique 4 mm² 1 mètre, double extrémité bicolore 5 15 Noyau de fusible 5 A 5 16 Fusible Tube 5A 5*20 5 IV. Liste des expériences Expérience 1 : Expérience de contrôle de la vitesse d'un moteur par variateur de fréquence Expérience 2 : Test d'un wattmètre Expérience 3 : Test d'un analyseur de facteur de puissance et de phase Expérience 4 : Mesure du courant dans un circuit de commande par bouton Expérience 5 : Mesure de la tension alternative à l'aide d'un voltmètre
