No.MR199E

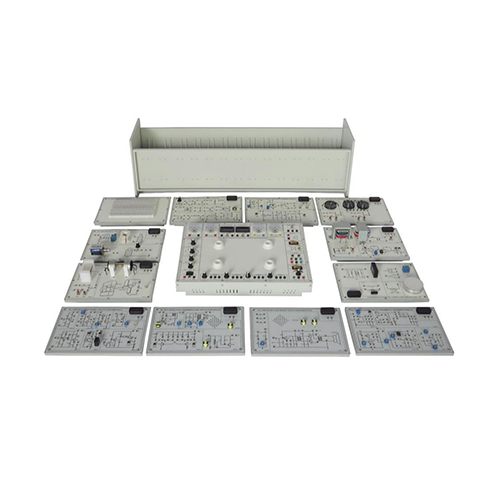

MR199E Matériel pédagogique pour laboratoire de circuits linéaires, outils et équipements de formation professionnelle, matériel de formation industrielle, formation aux compétences électriques
MR199E Matériel pédagogique pour laboratoire de circuits linéaires, outils et équipements de formation professionnelle, matériel de formation industrielle, formation aux compétences électriques 1. Présentation de l'équipement 1.1 Aperçu Les expériences réalisables avec cet appareil couvrent l'électricité de base, le magnétisme, les principes fondamentaux des circuits électroniques, les caractéristiques et applications d'autres composants électroniques, ainsi que les caractéristiques et applications des oscillateurs, notamment les circuits RC CC et les phénomènes transitoires, les caractéristiques des transformateurs, les circuits résonants parallèles, la présentation des composants magnétiques, le champ magnétique, la loi d'Ampère, les caractéristiques des diodes, les circuits redresseurs, les caractéristiques des diodes Zener, les caractéristiques des LED, l'identification et les caractéristiques de la polarité des transistors, les caractéristiques des FET, des SCR et des UJT, les amplificateurs simples, les amplificateurs complémentaires simples, la régulation de tension simple, les circuits amplificateurs push-pull, les ampoules à luminosité réglable, les amplificateurs série multi-étages, les caractéristiques des relais, les interrupteurs tactiles, les circuits de commande de lumière, les circuits de commande thermique, les circuits de commande sonore, les caractéristiques des oscillateurs intermittents, les buzzers électroniques, les multivibrateurs, les circuits résonants LC et d'autres expériences. 1.2 Caractéristiques 1. Conception modulaire : Grâce à onze modèles différents, l'appareil offre des configurations expérimentales flexibles pour faciliter la réalisation de divers projets expérimentaux. 2. Simplicité : La conception du commutateur de réparation des pannes permet aux étudiants de configurer et de réparer rapidement les pannes, améliorant ainsi l'efficacité des travaux pratiques. 3. Interface standardisée : L'utilisation d'un commutateur DIP universel à 8 bits comme méthode de configuration des pannes simplifie le processus d'utilisation et facilite la compréhension et la maîtrise par les étudiants. 4. Approche pratique : Cet appareil met l'accent sur le développement des compétences pratiques, permettant aux étudiants d'apprendre dans un environnement simulant des pannes réelles, ce qui renforce le caractère pratique et interactif de l'apprentissage. 5. Réinitialisation facile : Après avoir effectué la réparation d'une panne, il suffit de remettre le commutateur DIP en position initiale pour réinitialiser le modèle, ce qui facilite la réalisation d'expériences variées. 6. Sécurité : Tous les commutateurs de réparation sont configurés en état de fonctionnement normal avant leur expédition, garantissant ainsi la sécurité dès la première utilisation. 7. Adaptabilité : Adapté aux étudiants de différents niveaux, de l'électricité de base à l'analyse de circuits complexes, cet appareil répond à un large éventail de besoins pédagogiques. 2. Caractéristiques techniques Alimentation : système monophasé triphasé 220 V ± 10 % 60 Hz Conditions de fonctionnement : Température ambiante : -10 °C à +40 °C ; Humidité relative : < 85 % (à 25 °C) 3. Liste des composants et description détaillée 3.1 Partie principale N° Nom 1 Boîtier de rangement 2 Module pédagogique expérimental de circuit linéaire 3.2 Boîtier d'alimentation N° Nom 1 Module de mesure de tension continue 0-20 V 2 Module de mesure de courant continu 0-100 mA 3 Module de voltmètre alternatif et continu 4 Modules d'ampèremètre alternatif et continu 5 Module de voltmètre alternatif 6 Module d'ampèremètre alternatif 7 Interrupteur à bascule 8 Module de haut-parleur 9 Module de source de tension alternative 9 V 10 Module d'alimentation continue fixe 11 Module de régulateur de tension continue 12 Module de résistance variable 13 Module de générateur de fonctions 3.3 Liste de configuration de l'équipement N° Nom Qté Composant 1 001 Module d'expérimentation électrique de base 1 Composant 2 002 Module d'importation de composants magnétiques 1 Composant 3 003 Module de champ magnétique 1 Composant 4 004 Module de la loi d'Ampère 1 Composant 5 005 Module de la loi de Fleming 1 Composant 6 006 Module d'induction électromagnétique 1 Composant 7 007 Module d'expérimentation de base sur les circuits électroniques 1 Composant 8 008 Module d'expérimentation de base sur les circuits électroniques (1) 1 Composant 9 009 Module d'expérimentation de base sur les circuits électroniques (2) 1 Composant 10 010 Module d'expérimentation sur les composants électroniques spéciaux 1 Composant 11 011 Module d'expérimentation et d'application sur les oscillateurs 1 Composant 12 Module de plaque d'essai 012 1 3.4 Accessoires N° Nom Qté 1 Câble électrique de sécurité 2 mm² 100 cm Bleu 6 2 Câble électrique de sécurité 2 mm² 100 cm Rouge 6 3 Câble électrique de sécurité 2 mm² 100 cm Noir 10 4 Cordon d'alimentation britannique à trois conducteurs, prise Hong Kong 1 5 Aimant 1 4. Liste des expériences Expérience 1 : Circuit RC CC et phénomènes transitoires Expérience 2 : Caractéristiques d'un transformateur Expérience 3 : Circuit résonant parallèle Expérience 4 : Introduction aux composants magnétiques Expérience 5 : Champ magnétique Expérience 6 : Loi d'Ampère Expérience 7 : Caractéristiques d'une diode Expérience 8 : Circuit redresseur Expérience 9 : Caractéristiques d'une diode Zener Expérience Expérience 10 : Caractéristiques des LED Expérience 11 : Identification de la polarité et caractéristiques des transistors Expérience 12 : Caractéristiques des FET Expérience 13 : Caractéristiques des SCR Expérience 14 : Caractéristiques des UJT Expérience 15 : Amplificateur simple Expérience 16 : Amplificateur complémentaire simple Expérience 17 : Régulateur de tension simple (Royaume-Uni) Expérience 18 : Circuit amplificateur push-pull Expérience 19 : Ampoule à luminosité réglable Expérience 20 : Amplificateur série multi-étages Expérience 21 : Caractéristiques des relais Expérience 22 : Interrupteur tactile Expérience 23 : Circuit de commande de lumière
