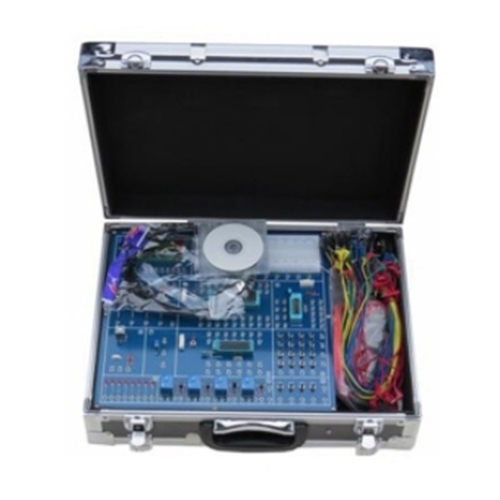

MR122E Formateur PLC, équipement de formation professionnelle, modèle pédagogique de formation aux compétences électriques 1. Présentation du produit : Ce système est principalement conçu pour l’apprentissage des microcontrôleurs PIC. Il est équipé d’un système minimal intégrant trois microcontrôleurs : PIC16F877A, PIC16F876A et PIC16F628A. Il comprend une unité d’expérimentation avec entrées/sorties standard et un module de programmation intégré, facilitant ainsi la programmation des microcontrôleurs. L’interface de programmation du système minimal permet la connexion à un simulateur pour la réalisation de simulations. 2. Caractéristiques principales du boîtier de formation : 2.1 Dimensions : 420 (L) x 300 (l) x 120 mm (H) ; 3,5 kg 2.2 Alimentation : monophasée, 220 V CA, 50/60 Hz, puissance < 50 VA. 2.3 Protection contre les surintensités et les défauts de mise à la terre, indication de l'alimentation et de l'alimentation principale. 2.4 Environnement de fonctionnement : température : -10 °C à +40 °C. 3. Caractéristiques techniques de la source de signal : 3.1 Source de tension continue 5 V, capacité : 1 A. 4. Composition du kit : Le kit comprend principalement une valise de transport pour l'expérimentation, un programmateur et des accessoires. 4.1 Programmateur PIC et logiciel : Ce programmateur est principalement utilisé pour programmer les microcontrôleurs PIC® de MICROCHIP sous Microsoft Windows XP. Il utilise une interface USB haut débit pour communiquer avec l'ordinateur et, associé au logiciel de programmation WinPic-3.55g, permet de programmer les microcontrôleurs PIC® standard (DIL-8, DIL-18, DIL-28, DIL-40). Il peut également être utilisé pour lire et écrire des données sur une puce de stockage I2C (DIL-8). 4.2 Programmateur et logiciel K150 Le programmateur K150 est principalement utilisé pour la programmation des microcontrôleurs PICmicro® sous Windows 98, Windows 2000/NT et Windows XP. 4.3 Accessoires du kit expérimental 1) Câble d'alimentation : 1 unité 2) Câbles de sécurité 2 mm² : 40 unités 3) Rallonge pour port série 9 broches : 1 unité 4) Programmateur PIC : 1 unité 5) Manuel en anglais : 1 unité 5. Projets expérimentaux 1) Expérience sur l'écoulement de l'eau 2) Expérience sur le pilotage d'un relais 3) Expériences sur l'affichage dynamique à tube numérique 4) Expérience sur l'écran LCD1602 5) Expérience sur la saisie au clavier matriciel 4x4 6) Expérience sur la saisie de touches indépendantes 7) Expérience de contrôle du PIC16F877A 8) Expérience de contrôle du PIC16F876A 9) Expérience de contrôle du PIC16F628A
