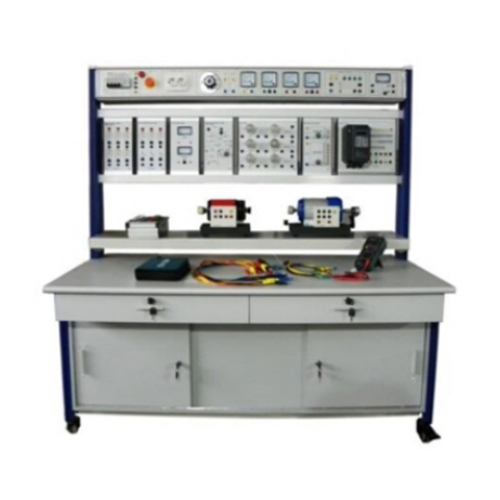

MR238E Banc de formation en électronique de puissance et technologies d'entraînement, équipement didactique, équipement de formation technique, formateur d'électriciensI. Produit
1.1 Aperçu
Les kits de formation comprennent divers types de circuits d'application typiques à thyristors. Grâce aux expériences associées, les étudiants peuvent se familiariser avec les caractéristiques électriques des thyristors, maîtriser leur principe et leur mode de commande, et développer les connaissances et compétences correspondantes. Ces kits conviennent à l'enseignement et à l'évaluation des compétences dans les lycées professionnels, les écoles techniques supérieures et les collèges professionnels.
1.2 Caractéristiques
(1) Banc de formation avec structure en colonnes d'aluminium et alimentation intégrée. Sûr, pratique et résistant aux dommages.
(2) Configuration complète des boîtiers de montage pour circuits unitaires. Combinaisons possibles pour une grande variété de contenus de formation.
(3) Possibilité d'ajuster le nombre de modules suspendus dans le boîtier pour répondre aux différents besoins des utilisateurs.
(4) Plateforme de formation équipée d'un système de sécurité performant. II. Caractéristiques techniques
(1) Alimentation : triphasée, cinq fils, 380 V ± 10 %, 50 Hz
(2) Dimensions : 1 600 mm × 800 mm × 1 800 mm (modèle sur pied)
Dimensions : 1 600 mm × 400 mm × 950 mm (modèle sur châssis = modèle de bureau)
(3) Puissance totale : < 2,0 kVA
(4) Poids : < 100 kg
(5) Conditions de fonctionnement :
Température ambiante : -10 °C à +40 °C
Humidité relative : < 85 % (à 25 °C)
3.1 Panneau de commande électrique
Le panneau de commande électrique est constitué d'un profilé en alliage d'aluminium et d'une structure fermée. Il est placé à la base du raccordement.
3.2 Établi de formation (uniquement pour le modèle sur pied)
L'établi de formation est en aluminium. Il est équipé de quatre roulettes pivotantes et de deux disjoncteurs intégrés. Le formateur peut ainsi être déplacé ou immobilisé facilement. Le panneau de l'établi, d'une épaisseur de 25 mm, est en matériau haute densité et a subi un traitement ignifuge haute température et haute pression. Il est équipé de trois tiroirs à glissières et de deux armoires à ouverture par simple pression. Sa structure est robuste et fiable, et son esthétique est soignée.
3.3 Boîtier d'alimentation
(1) Alimentation triphasée à cinq fils. Testé avec un disjoncteur différentiel, il est équipé d'un bouton d'arrêt d'urgence permettant de couper l'alimentation en cas de besoin.
(2) Le panneau de commande comprend deux voltmètres, un ampèremètre, un wattmètre et un indicateur de puissance. (3) Il est équipé d'un indicateur, d'une prise de courant européenne et de prises de sécurité.
(4) Sortie de courant alternatif interne 220 V, alimentation par bobinage 220 V CC, alimentation d'induit CC réglable en continu de 0 à 220 V, avec protection contre les courts-circuits.
IV. Projets expérimentaux réalisables
1. Projet de formation sur les circuits de déclenchement à thyristors :
Circuit de déclenchement simple
Expérience sur un circuit de déclenchement à transistor à jonction unique
Expérience sur un circuit de déclenchement à déphasage synchrone sinusoïdal
Expérience sur un circuit de déclenchement à déphasage synchrone en dents de scie
Expérience sur un circuit de déclenchement monophasé intégré en dents de scie
Expérience sur un circuit de déclenchement triphasé intégré en dents de scie
2. Projet de formation sur les circuits d'application à thyristors :
Expérience sur un circuit redresseur commandé monophasé demi-onde
Expérience sur un circuit redresseur commandé monophasé en pont
Expérience sur un circuit redresseur monophasé à pont entièrement commandé et onduleur actif
Expérience sur un circuit redresseur commandé triphasé demi-onde
Expérience sur un circuit redresseur triphasé à pont entièrement commandé
Expérience sur un circuit redresseur triphasé à pont entièrement commandé
Expérience sur un circuit pont à double impulsion avec charge résistive
Expérience sur un circuit pont à double impulsion avec induction résistive
Expérience sur un circuit pont à double impulsion avec moteur résistif
3. Programme de formation sur la commande d'onduleurs
Techniques des onduleurs Réglage des paramètres et ajustement de la fréquence
Circuit de commande de réglage de la vitesse de l'onduleur
Expérience de communication entre l'onduleur et un PC
Expérience de configuration des paramètres de l'onduleur à l'aide d'un logiciel PC pédagogique
Expérience de charge avec un moteur à courant alternatif entraîné par un onduleur
Expériences de contrôle par rétroaction de la mesure de la vitesse de sortie de l'onduleur
Fournir un manuel d'utilisation en anglais.
