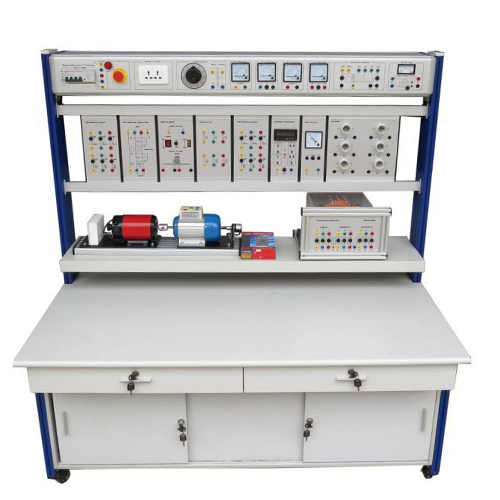

MR095E Équipement de formation professionnelle en électronique de puissance, modèle didactique pour laboratoire d'électricité. 1. Présentation du produit 1.1 Aperçu La plateforme de formation comprend différents types de modules de circuits d'application typiques des thyristors. Grâce à des expériences pertinentes, les étudiants peuvent se familiariser avec les caractéristiques électriques des thyristors, maîtriser les principes et les méthodes de commande, et acquérir les connaissances et les compétences correspondantes. Elle est adaptée aux établissements d'enseignement supérieur professionnel, aux lycées professionnels et aux écoles techniques. Elle convient à l'enseignement et à l'évaluation des compétences dans les filières professionnelles concernées. 1.2 Caractéristiques (1) La plateforme de formation est dotée d'une structure à châssis en profilés d'aluminium ; l'alimentation électrique est intégrée, ce qui garantit une utilisation sûre et pratique et une grande robustesse. (2) Les modules de circuits sont complets et peuvent être combinés pour réaliser les exercices pratiques de différents cours. (3) Les modules peuvent être ajoutés ou retirés facilement en fonction des sujets d'expérimentation, afin de répondre aux besoins des différents utilisateurs. (4) La plateforme de formation est équipée d'un système de protection de sécurité performant. 2. Paramètres techniques (1) Alimentation d'entrée : système triphasé à cinq fils 380 V ± 10 % 50 Hz (2) Dimensions : 1600 mm × 800 mm × 1800 mm (3) Puissance : < 2,0 kVA (4) Poids : < 100 kg (5) Conditions de fonctionnement : l Température ambiante : -10 °C à +40 °C l Humidité relative : < 85 % (à 25 °C) 3. Composition du produit 3.1 Écran de commande d'alimentation Le panneau de commande d'alimentation est constitué d'un profilé en alliage d'aluminium et sa structure en boîtier fermé est intégrée au châssis de support inférieur. 3.2 Banc d'essai Le banc d'essai est soutenu par des profilés en aluminium et équipé de roulettes universelles avec freins pour un déplacement et un positionnement aisés. Le plateau est constitué d'un panneau de substrat haute densité de 25 mm d'épaisseur, traité en surface avec des panneaux ignifuges haute température et haute pression. Il est équipé de deux tiroirs sur rails et de deux armoires à portes coulissantes. Sa structure est robuste et élégante. 3.3 Boîtier d'alimentation (1) Entrée d'alimentation triphasée à cinq fils, contrôlée par un disjoncteur différentiel, avec bouton d'arrêt d'urgence. En cas d'urgence, appuyez sur le bouton d'arrêt d'urgence pour couper l'alimentation. (2) Un voltmètre et un ampèremètre servent d'indicateurs de sortie. (3) Il est équipé d'un indicateur d'alimentation, d'une prise de courant européenne et d'une borne de sortie d'alimentation de sécurité. (4) Alimentation intégrée : alimentation CA réglable de 0 à 220 V, alimentation CC et alimentation CA basse tension avec plusieurs sorties de tension, avec protection contre les courts-circuits. 3.4 Principaux modules et dispositifs expérimentaux de support (1) Module d'expérimentation de charge (charge résistive et inductive) (2) Module d'expérimentation du circuit de déclenchement (3) Module d'expérimentation du circuit redresseur contrôlable à thyristors (4) Module d'expérimentation d'affichage et de mesure de la vitesse (5) Module d'expérimentation du circuit redresseur en pont (impulsion simple, double impulsion, triple impulsion et six impulsions) (6) Module d'expérimentation d'onduleur (avec interface RS485, communication possible avec un ordinateur) 4 Liste des expériences 1. Projet de formation sur les circuits de déclenchement à thyristors : Circuit de déclenchement simple Expérience de circuit de déclenchement à transistor unijonction Expérience de circuit de déclenchement à déphasage synchrone sinusoïdal Expérience de circuit de déclenchement à déphasage synchrone en dents de scie Expérience de circuit de déclenchement intégré monophasé en dents de scie Expérience de circuit de déclenchement intégré triphasé en dents de scie 2. Projet de formation sur les circuits d'application des thyristors : Expérience de circuit redresseur contrôlable monophasé à demi-onde Expérience de circuit redresseur contrôlable monophasé en pont Expérience de redresseur monophasé en pont à commande complète Expérience de circuit redresseur contrôlable triphasé à demi-onde Expérience de circuit redresseur triphasé en pont à commande semi-contrôlée Expérience de circuit redresseur triphasé en pont à commande complète Circuit en pont à double impulsion avec charge résistive Circuit en pont à double impulsion avec charge inductive 3. Projet de formation sur la commande d'onduleur : Expérience de réglage des paramètres et d'ajustement de la fréquence de l'onduleur Circuit de commande de vitesse du convertisseur de fréquence Expérience de communication entre l'onduleur et l'ordinateur Expérience de réglage des paramètres de l'onduleur par logiciel informatique Test de charge du moteur à courant alternatif entraîné par l'onduleur Expérience de commande en boucle fermée avec rétroaction de vitesse de sortie de l'onduleur
