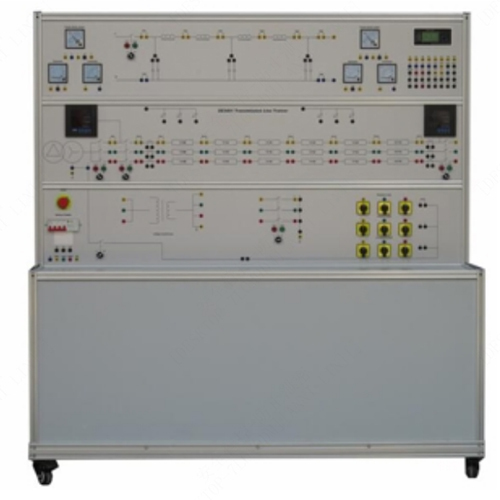

MR110E Banc de formation pour lignes électriques - Équipement pédagogique Learnlab - Kit d'enseignement - Banc d'atelier électrique 1. Présentation du produit 1.1 Présentation Le dispositif de formation comprend diverses lignes et les dispositifs de protection et de mesure correspondants. Grâce à des expériences pertinentes, les caractéristiques de fonctionnement de la ligne de transmission sont appréhendées, le principe et la méthode de contrôle sont maîtrisés, et les connaissances et compétences correspondantes sont développées chez les étudiants. Ce dispositif convient aux lycées professionnels, aux écoles professionnelles et aux établissements d'enseignement technique et professionnel de taille moyenne, pour l'enseignement et l'évaluation des compétences. 1.2 Caractéristiques (1) La plateforme de formation est constituée d'une structure en profilés d'aluminium et équipée de roulettes pour une mobilité optimale. L'instrument de mesure et l'alimentation électrique sont intégrés et installés de manière sécurisée, ce qui la rend facile à utiliser et robuste. (2) L'équipement de test est complet et peut être utilisé conjointement pour couvrir l'ensemble du programme de formation. (3) La plateforme de formation est dotée d'un système de sécurité performant. 2. Paramètres de performance (1) Alimentation : système triphasé à cinq fils 380 V ± 10 % 60 Hz (2) Dimensions : 1 600 mm × 800 mm × 1 650 mm (3) Puissance : < 3 kVA (4) Poids : < 300 kg (5) Conditions de fonctionnement : température ambiante : -10 °C à +40 °C ; humidité relative : < 85 % (à 25 °C) 3. Liste des composants 3.1 Section de commande d'alimentation Le panneau de commande d'alimentation est constitué d'un profilé en alliage d'aluminium et sa structure fermée est intégrée au châssis inférieur. 3.2 Table de formation La table de formation est soutenue par des profilés en aluminium et équipée de roulettes pivotantes avec freins pour une mobilité et un positionnement aisés. 3.3 Configuration de l'écran de commande d'alimentation (1) Alimentation triphasée à cinq fils, protégée par un disjoncteur différentiel et dotée d'un bouton d'arrêt d'urgence. En cas d'urgence, appuyez sur le bouton d'arrêt d'urgence pour couper l'alimentation. (2) Elle est équipée d'un indicateur d'alimentation, d'une prise de courant et d'une borne de sortie de sécurité. (3) Différentes lignes de transmission sont disponibles et peuvent être combinées pour réaliser diverses expériences. (4) Alimentation secteur intégrée avec protection contre les courts-circuits. 3.4 Composants inclus (1) Charge capacitive (2) Charge inductive (3) Charge résistive (4) Transformateur de tension (5) Transformateur de courant (6) Table de facteur de puissance (7) Dispositif de protection intégré par micro-ordinateur (8) Compteur multifonction triphasé 4. Contenu de la formation Expérience sur la ligne de transmission Expérience de réenclenchement Expérience de protection contre le courant homopolaire
