Console de formation aux circuits de commande ferroviaire, équipement de formation professionnelle, modèle de tuteur, équipement de laboratoire d'ingénierie électrique
No.MR080E
MR080E Console de formation aux circuits de commande ferroviaire, équipement de formation professionnelle, modèle de tuteur, équipement de laboratoire d'ingénierie électrique

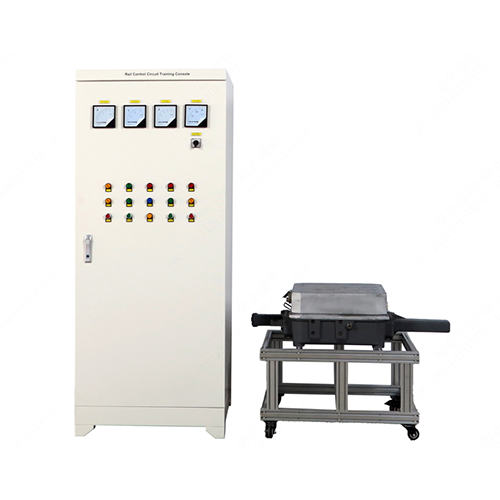

MR080E Console de formation aux circuits de commande ferroviaire, équipement de formation professionnelle, modèle de tuteur, équipement de laboratoire d'ingénierie électrique I. Présentation du produit 1.1 Présentation générale Ce produit utilise des relais de sécurité de la série AX pour une conception optimisée. Basé sur les caractéristiques de l'aiguillage Siemens S700K, il permet la construction de circuits de formation à la vitesse S700K. Pratique, flexible et extrêmement fiable, il constitue l'équipement électrique de choix pour la formation professionnelle aux transports ferroviaires. Face au développement rapide des lignes ferroviaires électrifiées et des transports ferroviaires urbains en Chine, et afin de répondre aux besoins d'augmentation de vitesse, l'aiguillage à vitesse variable S700K AC a intégré des équipements et des technologies Siemens (Allemagne). Cette version améliorée a rapidement remplacé l'ancien aiguillage à vitesse variable ZD6 DC. L'aiguillage S700K est utilisé sur les principales lignes nationales. L'aiguillage électrique S700K est l'actionneur du système de contrôle de la voie. Le circuit de régulation de vitesse associé au S700K se compose principalement de trois parties : le circuit de commande de voie intérieure, le circuit d'actionnement de la voie et le circuit d'indication de la voie. Il s'agit d'un circuit à cinq fils, chaque contacteur (intérieur et extérieur) possédant également cinq fils. 1.2 Caractéristiques Ce produit adopte une structure en armoire, inspirée des applications sur le terrain et adaptée à l'enseignement. Il intègre les trois parties du circuit de commande du S700K dans une seule armoire, permettant ainsi de réaliser toutes les fonctions du circuit de régulation de vitesse. De plus, il concentre le circuit électrique sur le 6502 pour former un circuit électrique complet. Ceci permet aux étudiants d'acquérir une compréhension globale du circuit de commande de voie, d'en maîtriser le principe de fonctionnement et de réaliser avec aisance le raccordement et le dépannage des circuits associés. Ce produit est équipé d'une alimentation de contrôle, d'une alimentation d'affichage, d'instructions DB, FB et HD, d'un affichage d'état, d'une boucle de mesure de tension et de courant, etc. Il comprend les éléments suivants : DBQ, BHJ, 1DQJ, 1DQJF, 2DQJ, DBJ, FBJ, QDJ, SJ, RC, etc. II. Paramètres de performance 2.1 Paramètres techniques Alimentation : triphasée 5 fils 380 V CA ±10 % 60 Hz 2.2 Dimensions et poids Dimensions 1 : 840 mm × 720 mm × 1970 mm Poids 1 : < 173 kg Dimensions 2 : 1250 mm × 550 mm × 780 mm Poids 2 : < 150 kg III. Liste des composants et présentation détaillée 3.1 Partie principale Numéro Nom 1 Ampèremètre CC 2 Voltmètre CC 3 Ampèremètre CA 4 Voltmètre CA 5 Interrupteur 6 Voyant d'alimentation CA 7 Voyant d'alimentation CA 8 Voyant d'alimentation CA 9 Voyant d'alimentation CC 10 Voyant d'alimentation DB 11 Voyant de relais de wagon sur voie adjacente 12 Voyant de positionnement 13 Voyant de position ouverte (quatre voies) 14 Voyant de marche arrière 15 Voyant de relais de coupure 16 Bouton de simulation de wagon sur voie adjacente 17 Bouton de démarrage de positionnement 18 Voyant BHJ 19 Bouton de démarrage de marche arrière 20 Bouton de simulation de coupure 3.2 Composants électriques à l'intérieur de l'armoire Numéro Nom 1 Disjoncteur 4P 2 Disjoncteur 2P 3 Protection contre les défauts de phase 4 Relais de protection 5 Relais de démarrage à 1 interrupteur 6 Relais de répétition à 1 interrupteur 7 Relais de démarrage à 2 interrupteurs 8 Relais d'indication de position DBJ 9 Relais d'indication de position inverse FBJ 10 Relais de véhicule de voie adjacente 11 Relais de coupure QDJ 12 Relais temporisé TJ 3.3 Accessoires Numéro Nom Présentation de la fonction 1 Fusible 5 A Circuit de protection 2 Fusible 1 A Circuit de protection IV Liste de configuration du produit Numéro Nom Quantité 1 Console de formation MR080E pour circuit de commande ferroviaire 1 2Aiguillage 1 3 Fusible 5 A 5 4 Fusible 1 A 5 V. Liste des expériences Expérience 1 : Test de mise sous tension Expérience 2 : Test de fonctionnement sur voie
