Banc de formation pour stabilisateurs monophasés et triphasés, équipement didactique, équipement pour formateurs, établi de formation pour transformateurs
No.MR160E
MR160E Banc de formation pour stabilisateurs monophasés et triphasés, équipement didactique, équipement pour formateurs, établi de formation pour transformateurs

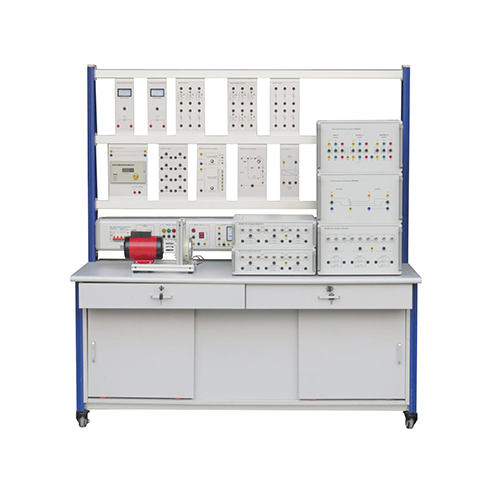

MR160E Banc de formation pour stabilisateurs monophasés et triphasés, équipement didactique, équipement pour formateurs, établi de formation pour transformateurs I. Produit 1.1 Aperçu Les kits de formation comprennent divers types de circuits d'application typiques à thyristors. Grâce aux expériences associées, les étudiants peuvent se familiariser avec les caractéristiques électriques des thyristors, maîtriser leur principe et leur mode de commande, et développer les connaissances et compétences correspondantes. Ces kits conviennent à l'enseignement et à l'évaluation des compétences dans les lycées professionnels, les écoles techniques supérieures et les collèges professionnels. 1.2 Caractéristiques (1) Banc de formation avec structure en colonnes d'aluminium et alimentation intégrée. Sûr, pratique et résistant aux dommages. (2) Configuration complète des boîtiers de montage pour circuits unitaires. Combinaisons possibles pour une grande variété de contenus de formation. (3) Possibilité d'ajuster le nombre de modules suspendus dans le boîtier pour répondre aux différents besoins des utilisateurs. (4) Plateforme de formation équipée d'un système de sécurité performant. II. Caractéristiques techniques (1) Alimentation : triphasée, cinq fils, 380 V ± 10 %, 50 Hz (2) Dimensions : 1 600 mm × 800 mm × 1 800 mm (3) Puissance totale : < 2,0 kVA (4) Poids : < 100 kg (5) Conditions de fonctionnement : Température ambiante : -10 °C à +40 °C Humidité relative : < 85 % (à 25 °C) 3.1 Panneau de commande électrique Le panneau de commande électrique est constitué d'un profilé en alliage d'aluminium et d'une structure fermée. Il est placé en bas, au niveau du raccordement. 3.2 Établi de formation L'établi de formation est en aluminium. Il est équipé de quatre roulettes pivotantes et de deux disjoncteurs intégrés. Le formateur peut ainsi être déplacé ou immobilisé facilement. Le panneau de l'établi est en substrat haute densité de 25 mm d'épaisseur et a subi un traitement ignifuge haute température et haute pression. Il est équipé de trois tiroirs à glissières et de deux armoires à ouverture par simple pression. Sa structure est robuste et fiable, et son esthétique est soignée. 3.3 Boîtier d'alimentation (1) Alimentation triphasée à cinq fils. Testée avec disjoncteur différentiel, il est équipé d'un bouton d'arrêt d'urgence permettant de couper l'alimentation en cas d'urgence. (2) Le panneau de commande comprend deux voltmètres, un ampèremètre, un wattmètre et un indicateur de puissance. (3) Il est équipé d'un indicateur, d'une prise de courant européenne et de prises de sécurité. (4) Sortie de courant alternatif interne 220 V, alimentation par bobinage 220 V CC, alimentation d'induit CC réglable en continu de 0 à 220 V, avec protection contre les courts-circuits. 4. Banc d'essai pour stabilisateurs commandés et non commandés (puissance minimale 0,5 kW) Ce banc permet l'étude : - Étude de la stabilisation monophasée non commandée : Stabilisation par alternance simple à 1 diode Stabilisation par double alternance avec transformateur à point milieu et 2 diodes Stabilisation par double alternance avec pont de 4 diodes (PD2) - Étude du stabilisateur monophasé commandé : Stabilisation par alternance simple à 1 thyristor Stabilisation par double alternance avec transformateur à point milieu et 2 thyristors Stabilisation par double alternance à 4 thyristors - Étude du stabilisateur triphasé non commandé à thyristors : Stabilisation par alternance simple à 3 diodes à cathode commune Stabilisation par alternance simple à 3 diodes à anode commune Stabilisation par double alternance à 6 diodes - Étude du stabilisateur triphasé commandé : Stabilisation par alternance simple à 3 thyristors à cathode commune Stabilisation par alternance simple à 3 thyristors à anode commune Stabilisation par double alternance à 6 diodes Thyristors - Étude des stabilisateurs mixtes monophasés Stabilisateurs mixtes à double alternance et symétriques à 2 diodes et 2 thyristors Stabilisateurs mixtes à double alternance et asymétriques à 2 diodes et 2 thyristors - Étude des stabilisateurs mixtes triphasés Stabilisateurs mixtes à double alternance et symétriques à 3 diodes et 3 thyristors Stabilisateurs mixtes à double alternance et asymétriques à 3 diodes et 3 thyristors Le banc d'essai doit être livré entièrement équipé et fonctionnel, comprenant : - un module universel contenant les composants de puissance (diodes et thyristors) et les circuits de protection contre les surcharges et les courts-circuits. Ce module permet d'étudier différents câblages de stabilisateurs en choisissant simplement le masque correspondant. - les alimentations nécessaires (transformateur avec sorties monophasées et sorties triphasées à au moins 2 niveaux de tension). - une unité de commande des thyristors (pour la stabilisation commandée). 5. Le banc d'essai est livré entièrement équipé : - shunts pour la mesure du courant - charges nécessaires : résistives, inductives et capacitives, variables, avec moteur à courant continu à excitation par shunt. Toutes les charges ont la même puissance que le banc d'essai. - tous les accessoires de connexion nécessaires
