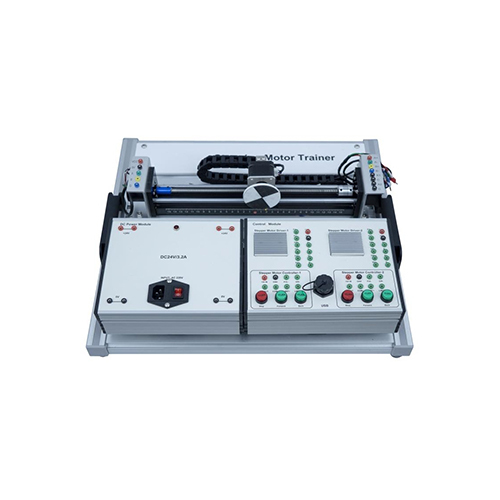

MR483E Équipement pédagogique pour la formation aux moteurs pas à pas, équipement de formation industrielle, machines électriques I. Présentation du produit 1.2 Présentation Le banc d'entraînement pour moteurs pas à pas est conçu pour aider les étudiants et les électriciens à comprendre et à maîtriser les connaissances théoriques et pratiques relatives aux systèmes de commande et d'exécution des moteurs pas à pas. La plateforme de formation se compose principalement de trois parties : un module d'alimentation CC, un module de commande pour moteurs pas à pas et une plateforme de formation à double vis pour moteurs pas à pas. 1.3 Caractéristiques 1. Fabriqué en métal de haute qualité, le banc d'entraînement pour moteurs pas à pas offre une capacité de charge élevée et une excellente résistance à la corrosion. 2. Sa conception modulaire lui confère une fiabilité accrue, une esthétique soignée, une grande facilité de déplacement et une meilleure compréhension des principes de commande des moteurs pas à pas. 3. Utilisable comme module autonome, le banc d'entraînement peut être piloté par un automate programmable (configurable), permettant ainsi d'explorer et d'approfondir les différentes méthodes de commande des moteurs pas à pas. II. Paramètres de performance Alimentation : monophasée 220~240 V 50/60 Hz Dimensions : 500 mm × 450 mm × 180 mm Poids : < 100 kg Conditions de fonctionnement : température ambiante : -10 °C à +40 °C ; humidité relative : < 85 % (à 25 °C) III. Liste des composants et présentation détaillée 3.1 Partie principale : N° Nom 1 Base de la plateforme d'entraînement pour moteurs pas à pas 2 Encodeur pour moteur pas à pas 3 Boîtier de suspension du module d'alimentation CC 4 Moteur pas à pas 5 Vis filetée 6 Boîtier de suspension du module de commande du moteur pas à pas 3.2 Boîtier d'alimentation N° Nom 1 Voyant d'alimentation 2 Port K2 pour l'alimentation CC 24 V 3 Port K2 pour l'alimentation CC 0 V 4 Port et interrupteur d'entrée d'alimentation CA 220 V 5 Module de commande du moteur pas à pas 6 Module de commande du circuit du moteur pas à pas 7 Port de communication USB 3.3 Liste de configuration de l'équipement N° Nom Quantité Composant 1 Boîtier de suspension du module de commande d'alimentation 1 Composant 2 Boîtier de suspension du module de commande du moteur pas à pas 1 Composant 3 Moteur pas à pas 2 Composant 4 Vis filetée 1 Composant 5 Limiteur 2 Composant 6 Bouton marche/arrêt 6 Composant 7 Port de communication USB 1 3.4 Accessoires N° Nom Quantité 1 Câble électrique rouge 2 mm 4 2 Câble électrique noir 2 mm 15 3 Câble électrique vert 2 mm 20 4 Rallonge d'alimentation 1 5 Câble de communication USB 1 6 CD du logiciel de surveillance 1 7 Tube fusible 3 8 Couvercle anti-poussière 1 IV. Liste des expériences Expérience 1 : Installation des ports électriques du banc d’entraînement pour moteurs pas à pas Expérience 2 : Câblage du circuit du banc d’entraînement pour moteurs pas à pas Expérience 3 : Surveillance logicielle de la plateforme d’entraînement pour moteurs pas à pas Expérience 4 : Rotation du moteur pas à pas en marche avant sur la plateforme d’entraînement Expérience 5 : Inversion du sens de rotation du moteur pas à pas sur la plateforme d’entraînement
