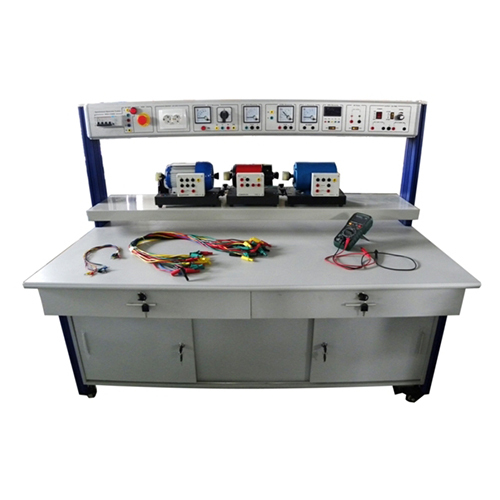

MR236E Générateur synchrone triphasé - Matériel pédagogique - Équipement d'enseignement technique - Équipement de laboratoire de génie électrique 1. Présentation du produit 1.1 Présentation Ce banc d'essai, comprenant une application typique d'un générateur triphasé à pôles saillants, permet, par le biais d'expérimentations, de se familiariser avec les propriétés électriques de la commande d'un tel générateur, d'en maîtriser le principe et le mode de fonctionnement, et d'acquérir les connaissances et compétences nécessaires. Il convient aux établissements d'enseignement supérieur professionnel, aux lycées professionnels et aux formations professionnelles, ainsi qu'à la préparation aux examens. 1.2 Caractéristiques (1) Le banc d'essai est doté d'une structure en aluminium avec un bloc d'alimentation intégré, garantissant sécurité, facilité d'utilisation et grande robustesse. (2) Le moteur, équipé d'un socle spécial, peut être directement connecté à la charge mécanique du groupe électrogène. Le câblage et le fonctionnement sont contrôlés visuellement, permettant ainsi de couvrir un large éventail de sujets de formation. (3) La configuration des modules expérimentaux est modulable afin de répondre aux besoins des différents utilisateurs. (4) Établi de formation équipé d'un système de sécurité performant pour une protection optimale des étudiants. 2. Spécifications techniques (1) Alimentation : triphasée, cinq fils, 380 V ± 10 %, 50 Hz (2) Dimensions : 1 600 mm × 800 mm × 1 300 mm (3) Puissance totale : < 2,0 kVA (4) Poids : < 100 kg (5) Conditions de fonctionnement Environnement de travail : -10 °C à +40 °C Humidité relative : < 85 % (à 25 °C) 3. Le produit comprend : 3.1 Console de commande d'alimentation Le panneau de commande d'alimentation est constitué d'un profilé en aluminium. Sa structure fermée est fixée à la base du châssis. 3.2 Table de formation (uniquement pour le modèle sur pied) La table de formation est dotée d'un support à colonnes en aluminium, d'un système de freinage par sangles universelles à sa base, permettant un déplacement et un positionnement flexibles. Le plateau de 25 mm d'épaisseur est en panneau ignifugé haute densité, résistant aux hautes températures et à la haute pression. Il est équipé de trois tiroirs à glissières de type 2 et d'un caisson inférieur à deux portes coulissantes. Sa structure est robuste et son design élégant. 3.3 Boîtier d'alimentation (1) Alimentation triphasée à cinq fils, disjoncteur différentiel, bouton d'arrêt d'urgence. (2) Compatible avec voltmètre, ampèremètre, fréquencemètre, wattmètre, indicateur de séquence de phases et tachymètre électronique. (3) Voyant de sécurité et bornes de sortie de type européen. (4) Alimentation CC régulée à plusieurs sorties intégrée, avec protection contre les courts-circuits. 4 Projets de formation Expérience sur les caractéristiques d'un générateur triphasé à pôles saillants Expérience sur le circuit de commande d'un générateur triphasé à pôles saillants Expérience sur la commande d'un générateur synchrone triphasé à pôles saillants Essai de charge d'un générateur triphasé à pôles saillants Expérience sur les caractéristiques de fonctionnement d'un générateur triphasé à pôles saillants Manuel d'utilisation en anglais fourni.
