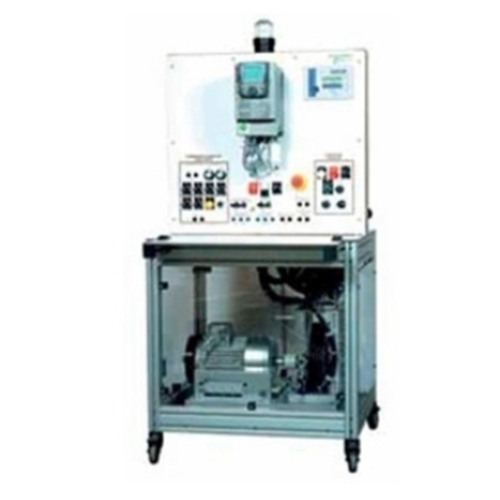

MR131E Banc d'entraînement pour onduleur triphasé avec charges - Matériel didactique - Matériel de formation technique - Formateur d'électriciens I. Profil du produit 1.1 Aperçu Grâce aux expérimentations proposées, ce dispositif permet de se familiariser avec les caractéristiques d'un convertisseur de fréquence, d'en maîtriser le principe et le mode de commande, et d'acquérir les connaissances et compétences nécessaires. Il convient aux formations professionnelles et aux examens d'entrée dans les établissements d'enseignement supérieur et professionnel. 1.2 Caractéristiques (1) La plateforme de formation est constituée d'une structure en profilés d'aluminium, ce qui la rend facilement déplaçable. L'instrumentation de mesure et l'alimentation électrique de formation sont intégrées, ce qui la rend facile à utiliser et résistante aux dommages. (2) La plateforme de formation est entièrement modulable et ses modules peuvent être combinés pour proposer divers contenus de formation. (3) La plateforme de formation est équipée d'un système de sécurité performant. 2. Paramètres de performance (1) Alimentation : système triphasé triphasé 220 V ± 10 %, 50 Hz (2) Dimensions extérieures : 600 mm × 400 mm × 1300 mm (3) Puissance unitaire : < 0,5 kVA (4) Poids : < 50 kg (5) Conditions de fonctionnement : température -10 °C à +40 °C, humidité relative < 85 % (à 25 °C) 3. Expérimentation complète (1) Expérience de fonctionnement de l'onduleur (2) Expérience de commande d'un moteur triphasé par l'onduleur 4. Le banc d'essai comprend : Onduleur à 6 IGBT Puissance de sortie 700 W Alimentation adaptée à l'onduleur Schéma synoptique en face avant Bornes de connexion pour la mesure de la tension et du courant de sortie Unité de commande comprenant : Générateur de signaux nécessaires au fonctionnement du circuit de puissance Unité d'affichage direct de la valeur régulée Unité d'acquisition de signaux permettant la visualisation des signaux de tension et de courant Oscilloscope Alimentation : 1 kW Charges : Charge résistive triphasée : 700 kW Charge inductive triphasée : 700 kVA Moteur asynchrone triphasé : 700 W, 230/400 V, 50 Hz, 1 500 tr/min avec dynamomètre tachymétrique couplé à l’extrémité de l’arbre
