Banc de formation pour capteurs et actionneurs industriels ; kit de formation en salle de classe pour capteurs et actionneurs ; banc de formation pour transformateurs
No.MR500E
MR500E Banc de formation pour capteurs et actionneurs industriels ; kit de formation en salle de classe pour capteurs et actionneurs ; banc de formation pour transformateurs

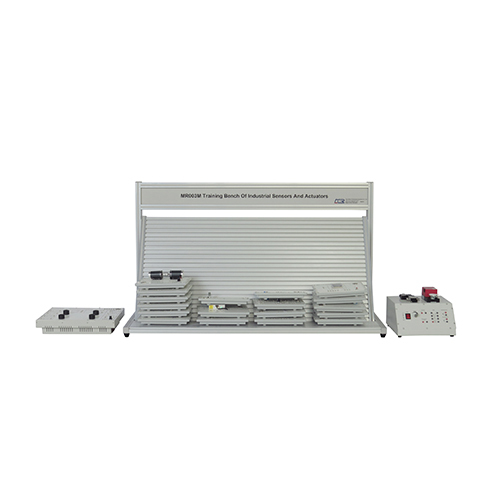

MR500E Banc de formation pour capteurs et actionneurs industriels ; kit de formation en salle de classe pour capteurs et actionneurs ; banc de formation pour transformateurs I. Présentation du produit 1.1 Présentation L'équipement de formation aux capteurs offre une large gamme d'applications, une grande intuitivité, des méthodes flexibles et une structure modulaire. Il utilise des éléments de capteurs réels issus de la production industrielle, permettant aux étudiants de comprendre la réalité des tests et du contrôle en production moderne par l'apprentissage et l'assemblage pratique. La table de formation comprend un module de température, un module de capteur photoélectrique, un module de jauge de contrainte, un module de capteur de débit d'air, un module de capteur de pression d'air, un module de capteur d'inductance, un module de capteur à effet Hall, un module de capteur de vitesse, un module de capteur d'humidité, un module de capteur ultrasonique, un module de compteur de temps, un module d'amplificateur à gain réglable, un module d'amplificateur, un module de circuit oscillant et de circuit de filtrage, un module de filtre passe-bas, un module de circuit d'échantillonnage et de maintien, un module de circuit oscillant, un module d'amplificateur de puissance, un module d'alimentation et un dispositif de sortie. Ainsi, les étudiants peuvent comprendre les principes de fonctionnement et les méthodes d'utilisation des différents types de capteurs, acquérir des connaissances pratiques et développer leurs compétences, élargir leur réflexion, améliorer leurs aptitudes pratiques et leur capacité d'intervention, afin de pouvoir effectuer directement des stages en production après l'obtention de leur diplôme et réduire le temps de formation. 1.2 Caractéristiques L'appareil répond aux exigences de sécurité et est utile pour une première approche des capteurs. II. Paramètres de performance 1. Alimentation : monophasée triphasée 127 V ± 10 %, 60 Hz 2. Environnement de fonctionnement : température de -10 °C à +40 °C, humidité relative < 85 % (à 25 °C) III. Liste des composants et présentation détaillée 3.1 Partie principale N° Nom 1 Module d'alimentation 2 Châssis 3 Plateau de base 4 Volant 5 Dispositif de sortie 3.2 Liste des composants N° Nom 1 Module capteur de température 2 Module capteur photoélectrique 3 Module jauge de contrainte 4 Module capteur de débit d'air 5 Module capteur de pression d'air 6 Module capteur inductif 7 Module capteur à effet Hall 8 Module capteur de vitesse 9 Module capteur d'humidité 10 Module capteur ultrasonique 11 Module compteur temporisé 12 Module amplificateur 13 Module amplificateur de mesure 14 Module circuit oscillateur et circuit de filtrage 15 Filtre passe-bas Module 16 Module de circuit d'échantillonnage et de maintien 17 Module de circuit oscillateur 18 Module d'amplificateur de puissance 19 Module d'alimentation 3.3 Accessoires N° Nom Quantité 1 Seringue (avec tuyau) 1 2 Câble de connexion à cinq conducteurs 1 3 Cordon d'alimentation 2 4 Câble électrique bleu 2 mm 10 5 Câble électrique rouge 2 mm 10 6 Câble électrique noir 2 mm 10 7 Fusible (5 A) 5 8 Fusible (3 A) 5 9 Aimant 1 IV. Liste des expériences Expérience 1 : Circuit régulateur de tension en pont complet Expérience 2 : Convertisseur de fréquence de tension Expérience 3 : Test d'un convertisseur de tension de fréquence Expérience 4 : Test d'un convertisseur de courant de tension Expérience 5 : Test d'un convertisseur de tension de courant Expérience 6 : Test d'un dispositif de sortie Expérience 7 : Test d'un capteur de température par thermocouple de type J Expérience 8 : Test d'un capteur de température par thermocouple de type K Expérience 9 : Test d'un capteur photoélectrique Expérience 10 : Test d'une photodiode Expérience 11 : Test d'une cellule photoélectrique Expérience 12 : Test d'un phototransistor Expérience 13 : Capteur de température intégré Expérience 14 : Test d'un module de jauge de contrainte Expérience 15 : Test d'un capteur de débit d'air Expérience 16 : Test d'un capteur de pression d'air Expérience 17 : Test d'un capteur d'inductance Expérience 18 : Test d'un capteur à effet Hall Expérience 19 : Test d'un module de capteur de vitesse Expérience 20 : Test d'un capteur d'humidité Expérience 21 : Test d'un module de capteur ultrasonique 22 Test du module de compteur de temps Expérience 23 Test du circuit d'amplification de gain Expérience 24 Test du module d'amplificateur de mesure Expérience 25 Test du circuit d'oscillation Expérience 26 Test du circuit de filtrage Expérience 27 Test du module de filtre passe-bas Expérience 28 Test du module d'échantillonnage de maintien Expérience 29 Test du circuit d'oscillation à pont de Wien Expérience 30 Test du circuit d'oscillation RC Expérience 31 Test de l'amplificateur de puissance
